Циклоны типа ЦН-15

Циклоны типа ЦН-15   являются наиболее универсальным типом циклонов. Они предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах сушке, обжиге, агломерации, сжигании топлива, а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике).

Для улавливания золы и сухой пыли также применяются следующие циклоны: циклоны ЦН-11, циклоны ЦН-15У, циклоны ЦН-24, циклоны СЦН-40, циклоны СДК-ЦН-33, циклоны СК-ЦН-34, циклоны СК-ЦН-34М.

Применение циклонов  ЦН-15 в данном конструктивном исполнении недопустимо в условиях токсичных и взрывоопасных сред; их нельзя использовать для улавливания сильно слипающей пыли.

Циклоны ЦН-15 могут изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли).

Для увеличения службы циклонов допустимо в местах наибольшего износа (в нижней части конуса, во входной части улитки) приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания абразивных пылей из-за повышенного износа.

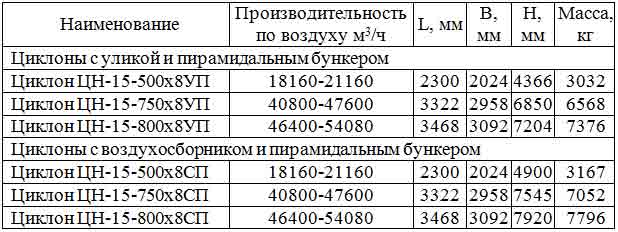

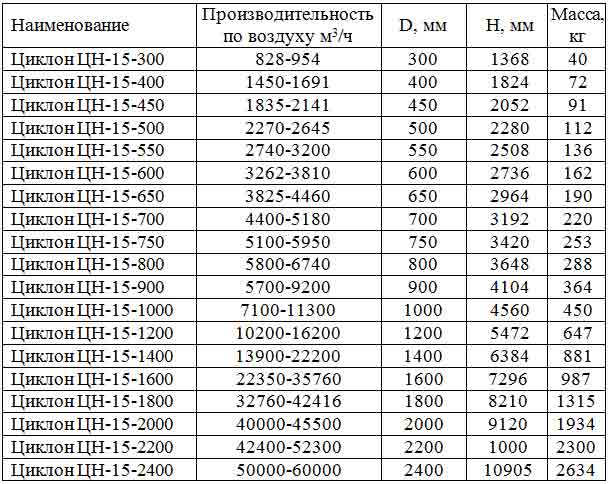

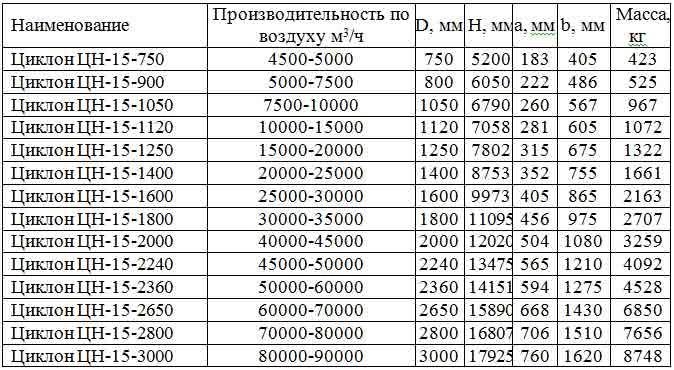

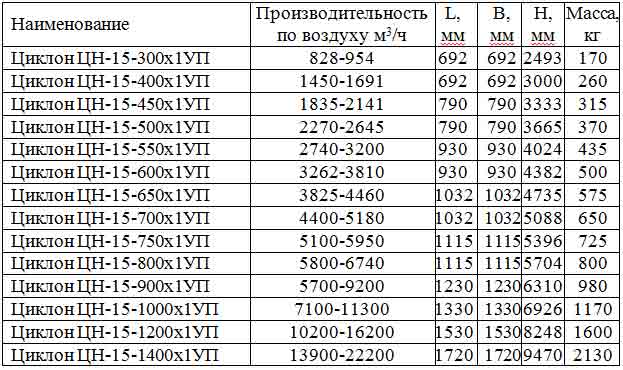

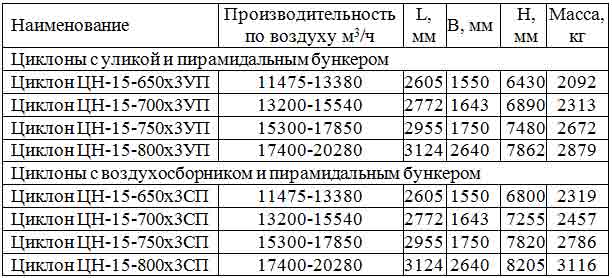

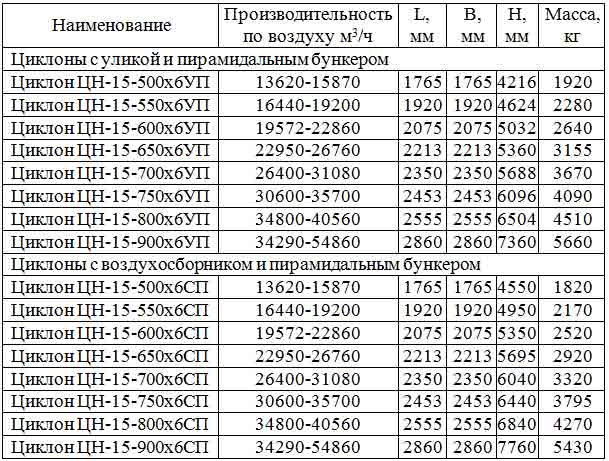

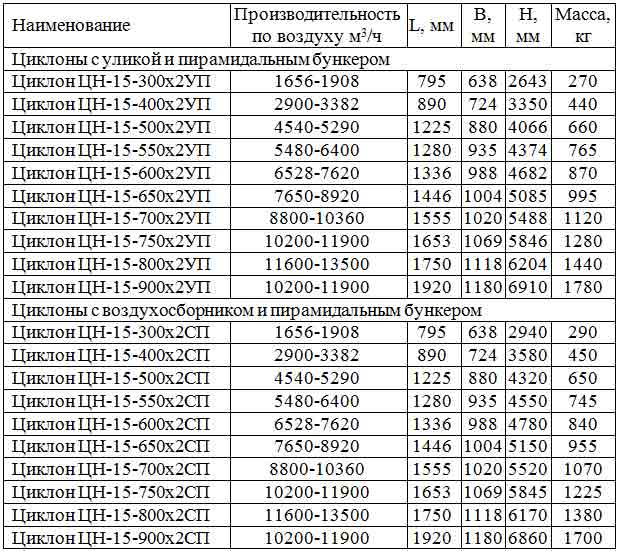

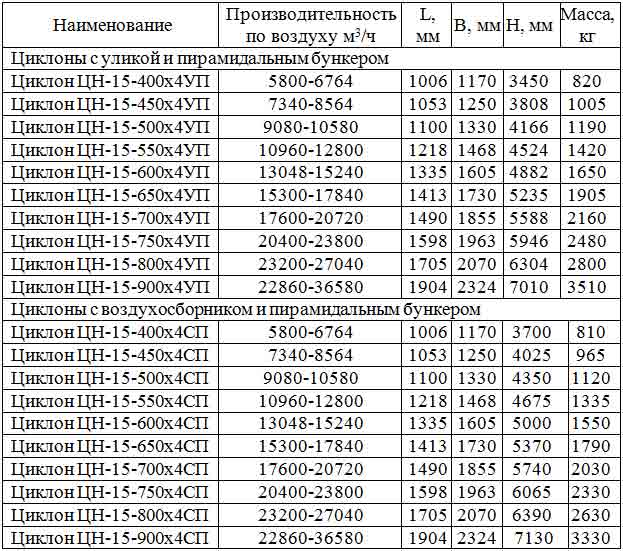

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН-15 изготавливаются одиночного или группового исполнения — из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде «улитки» или в виде сборника, а одиночные — только с улиткой.

Условное обозначение типоразмера одиночного группового циклон:
Например: ЦН-15Л-600х2УП.

ЦН – циклон; 15 – угол наклона входного патрубка относительно горизонтали (град.); П, Л – «Правое» («Левое») вращение газа; число после тире (600) – внутренний диаметр цилиндрической части циклона (мм); следующая цифра (2) – количество циклонов в группе; У – с  камерой очищенного газа в виде «улитки»; С – с камерой очищенного воздуха в виде сборника; П – пирамидальная форма бункера.
Материал для изготовления циклонов – углеродистая сталь при температуре окружающей среды до 40^оС. При температуре ниже - 40^оС применяют низколегированные стали.

Циклоны ЦН-15 во взрывобезопасном исполнении предназначены для очистки газов и воздуха от пылевых частиц.

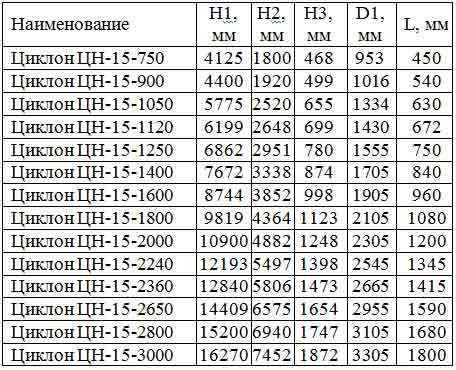

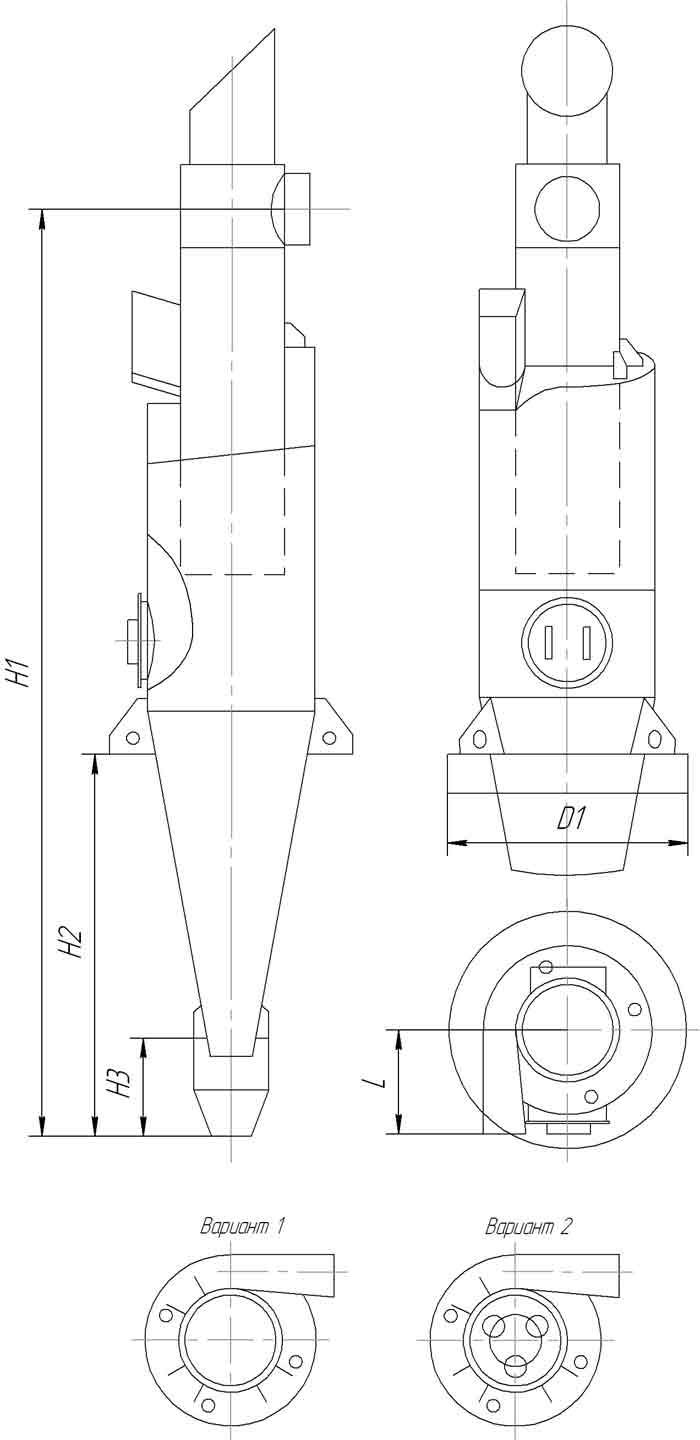

Принцип работы основан на центробежном эффекте. На входе в циклон поступательное движение пылевой смеси превращается во вращательное с направлением пылевого потока вниз. Под действием сил инерции частицы движутся к наружной стене циклона и затем поступают в пылевой бункер. Очищенный воздух выходит через выхлопную трубу в отводящий трубопровод. Циклоны выпускаются для взрывоопасных и взрывобезопасных топлив левого и правого исполнения. При правом исполнении выход пылевоздушного потока осуществляется по часовой стрелке, при левом – против часовой стрелки (если смотреть со стороны входного патрубка). Циклон состоит из корпуса, входного патрубка, бункера и выхлопной трубы. Все узлы выполнены сварными из углеродистой стали. Корпус циклона состоит из цилиндрической и конической частей. Для осмотра и ремонта внутренних стенок циклона в корпусе и входном патрубке имеются люки. На циклонах ЦН-15, предусмотренных для работы на взрывоопасных топливах, предусмотрены взрывные клапаны, расположенные на спиральном листе и крышке выхлопной камеры.
