Дымососы Д, ДН, ВДН

Заказать

Задать вопрос

Цена действительна только для сайта и может отличаться от цен в розничных точках

ДН-6,3

ВДН-12,5

Дымососы ДН - предназначены для перемещения воздуха и дымовых газов, невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, с содержанием различных твердых примесей в количестве не более 100 мг/м³. Дымососы ДН предназначены для перемещения среды с температурой от +20°С до +200°С, и при этом температура окружающего воздуха не должна быть ниже -30°С и выше +40°С.
Дымососы предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата, категории размещения 2 по ГОСТ 15150-69.

Допускается эксплуатация дымососов в условиях категории размещения 1 при условии защиты электродвигателя от климатических воздействий.

Общая информация о дымососах Д, ДН, ВДН:

Центробежные
Одностороннее всасывание
Количество лопаток -16 шт.
Направление вращения – правое или левое

Дымососы типа Д, ДН, ВДН используются:

в системах пылеочистных установок, на газомазутных котлах
в системах вентиляции
в системах воздушного отопления
для других производственных целей в зоне отсутствия постоянных рабочих мест

Наши контакты

Технические характеристики Габаритные и присоединительные размеры Аэродинамические характеристики

Технические характеристики вентиляторов Д, ДН, ВДН

Типоразмер вентилятора	Мощность, кВт	Частота вращения, об/мин	Производительность, тыс.м3/час	Полное давление, Па	Масса, кг
Д3,5М	1,5	1000	1,93-3,92	280	110
Д3,5М	3,0	1500	3,0-6,0	650	110
(ВДН) ДН-6,3 исп.1	5,5	1500	0,81-7,41	100	490
	3	1000	0,51-4,93	480	237
	4	1500	0,81-7,41	1090	229
(ВДН) ДН №6,3 исп.3	3	1000	0,51-4,93	480	260
(ВДН) ДН №6,3 исп.3	4	1500	0,81-7,41	1090	229
Д-8 исп.1	15	1000	4,7-17,3	1056	650
Д-8 исп.1	7,5	750	3,6-13,2	598	650
Д-8 исп.3	15	1000	4,7-17,3	1056	760
Д-8 исп.3	7,5	750	3,6-13,2	598	760
(ВДН) ДН-8 исп.1	11	1500	1,14-9,95	800	445
(ВДН) ДН-8 исп.1	15	1500	1,80-13,35	1760	445
(ВДН) ДН-8 исп.3	11	1000	1,14-9,95	800	615
(ВДН) ДН-8 исп.3	15	1500	1,8-13,35	1760	615
(ВДН) ДН-9 исп. 1	11	1000	1,74-14,68	900	542
(ВДН) ДН-9 исп. 1	22	1500	2,62-22,2	2250	542
(ВДН) ДН 9 исп.3	11	1000	1,74-14-68	1000	722
(ВДН) ДН 9 исп.3	22	1500	2,62-22,2	2250	716
Д-10 исп.1	30	1000	9-36,9	1630	1100
Д-10 исп.1	11	750	6,7-27,7	930	1100
Д - 10 исп.3	30	1000	9-36,9	1630	1280
Д - 10 исп.3	11	750	6,7-27,7	930	1280
(ВДН) ДН-10 исп.1)	11	1000	2,22-20,52	122	720
(ВДН) ДН-10 исп.1)	37	1500	3,38-30,30	2600	720
(ВДН) ДН-10 исп.3	11	1000	2,22-20-52	1220	850
(ВДН) ДН-10 исп.3	37	1500	3,38-30,30	2750	850
(ВДН) ДН-11,2 исп.1	22	1000	3,41-28,15	1240	980
(ВДН) ДН-11,2 исп.1	45	1500	5,02-42,50	3200	980
(ВДН) ДН 11,2 исп.3	22	1000	3,41-28,15	1240	1200
(ВДН) ДН 11,2 исп.3	45	1500	5,02-42,50	3200	1200
Д-12 исп.1	30	750	11,5-46,9	1350	1250
Д-12 исп.1	75	1000	27-62	2385	1250
Д-12 исп.3	30	750	11,5-46,9	1350	1600
Д-12 исп.3	75	1000	27-62	2385	1600
(ВДН) ДН-12,5 исп.1	30	1000	4,07-39,47	1960	1290
(ВДН) ДН-12,5 исп.1	75	1500	6,31-59,86	4400	1290
(ВДН) ДН 12,5 исп.3	30	1000	4,07-39,47	1960	1500
(ВДН) ДН 12,5 исп.3	75	1500	6,31-59,86	4400	1500
Д-13.5 исп.3	160	1000	26,8-93,54	3900	3800
Д-13.5 исп.3	200	1000	26,8-93,54	3900	3800
(ВДН) ДН-13 исп.1	55	1000	12-52,5	1950	1400
(ВДН) ДН-13 исп.1	90	1500	20-80	4370	1400
(ВДН) ДН 13 исп.3	55	1000	12-52,5	1950	1700
(ВДН) ДН 13 исп.3	90	1500	20-80	4370	1700

Габаритные и присоединительные размеры вентиляторов ДН, ВДН (исполнение 1)

№ дымососа	h	H	H1	B	l	Lmax	A	D	D1	a1	a2	A1	A2	t1	t2	C	C1	C2	N	n	n1	n2	d
№5	400	725	315	847	380	1960	325	404	440	250	186	292	228	73	76	220	600	600	12	14	4	3	20
№6,3	430	965	410	1010	380	1020	392	404	440	356	238	406	290	58	68	245	610	310	12	24	7	5	26
№8	582	1250	610	1280	470	1252	520	520	570	400	300	448	350	64	70	277	610	330	12	24	7	5	26
№9	582	1402	680	1448	489	1294	585	520	570	450	340	512	390	64	78	296	610	330	12	26	8	5	26
№10	602	1520	700	1600	555	1536	650	660	702	500	375	560	435	70	87	315	660	330	12	26	8	5	28
№11,2	702	1682	785	1842	575	1687	728	660	702	560	420	620	480	77,5	80	343	760	565	12	28	8	6	26
№12,5	732	1945	941	2068	667	1738	813	830	875	625	470	704	540	64	90	368	760	565	16	34	11	6	26
№13	762	1940	940	1980	722	1974	813	830	875	625	580	675	630	63	75	413	760	565	16	38	9	10	30

Габаритные и присоединительные размеры вентиляторов ДН, ВДН (исполнение 1)

Габаритные и присоединительные размеры вентиляторов ДН, ВДН (исполнение 3)

№ дымососа	h	H	H1	B	l	Lmax	A	D	D1	a1	a2	A1	A2	t1	t2	C	C1	C2	N	n	n1	n2	d
№5	400	725	315	847	380	1880	325	404	440	250	186	292	228	73	76	300	600	600	12	14	4	3	20
№6,3	400	965	460	1057	380	1970	392	404	440	346	238	406	290	58	58	250	600	600	12	24	7	5	20
№8	400	1250	610	1280	470	2400	520	520	570	400	300	448	350	64	70	294	710	710	12	24	7	5	27
№9	465	1402	680	1448	489	2582	585	520	570	450	340	512	390	64	78	365	810	810	12	26	8	5	27
№10	465	1500	700	1600	555	2835	650	660	702	500	375	560	435	70	87	384	810	810	12	26	8	5	27
№11,2	465	1682	785	1792	575	2880	728	660	702	560	420	620	480	77,5	80	396	810	810	16	28	8	6	27
№12,5	465	1945	938	2009	667	3050	813	830	875	625	470	704	540	64	90	422	810	810	16	34	11	6	27

Габаритные и присоединительные размеры вентиляторов ДН, ВДН (исполнение 3)

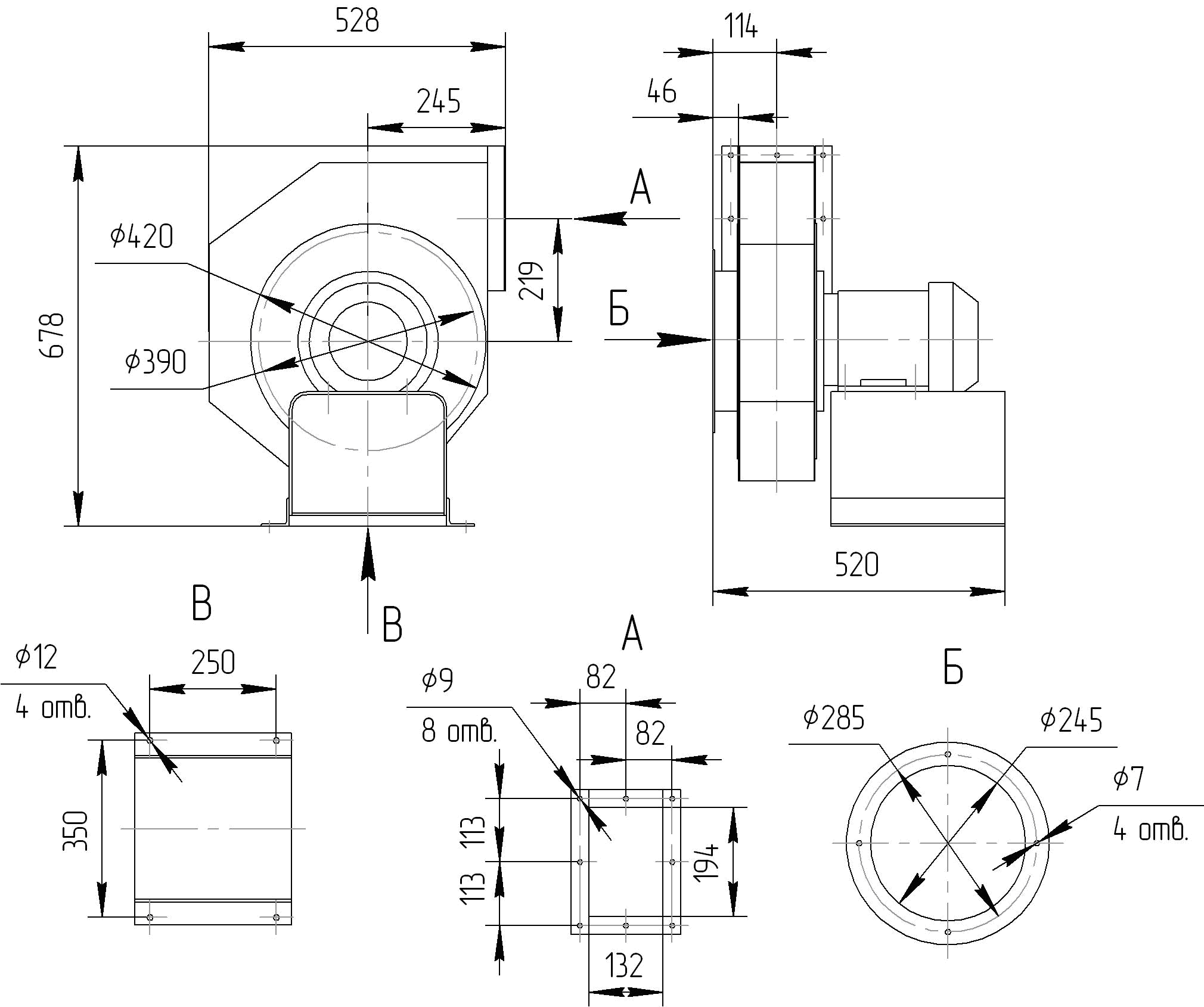

Габаритные и присоединительные размеры вентиляторов Д 3,5М

Габаритные и присоединительные размеры вентиляторов Д 13,5

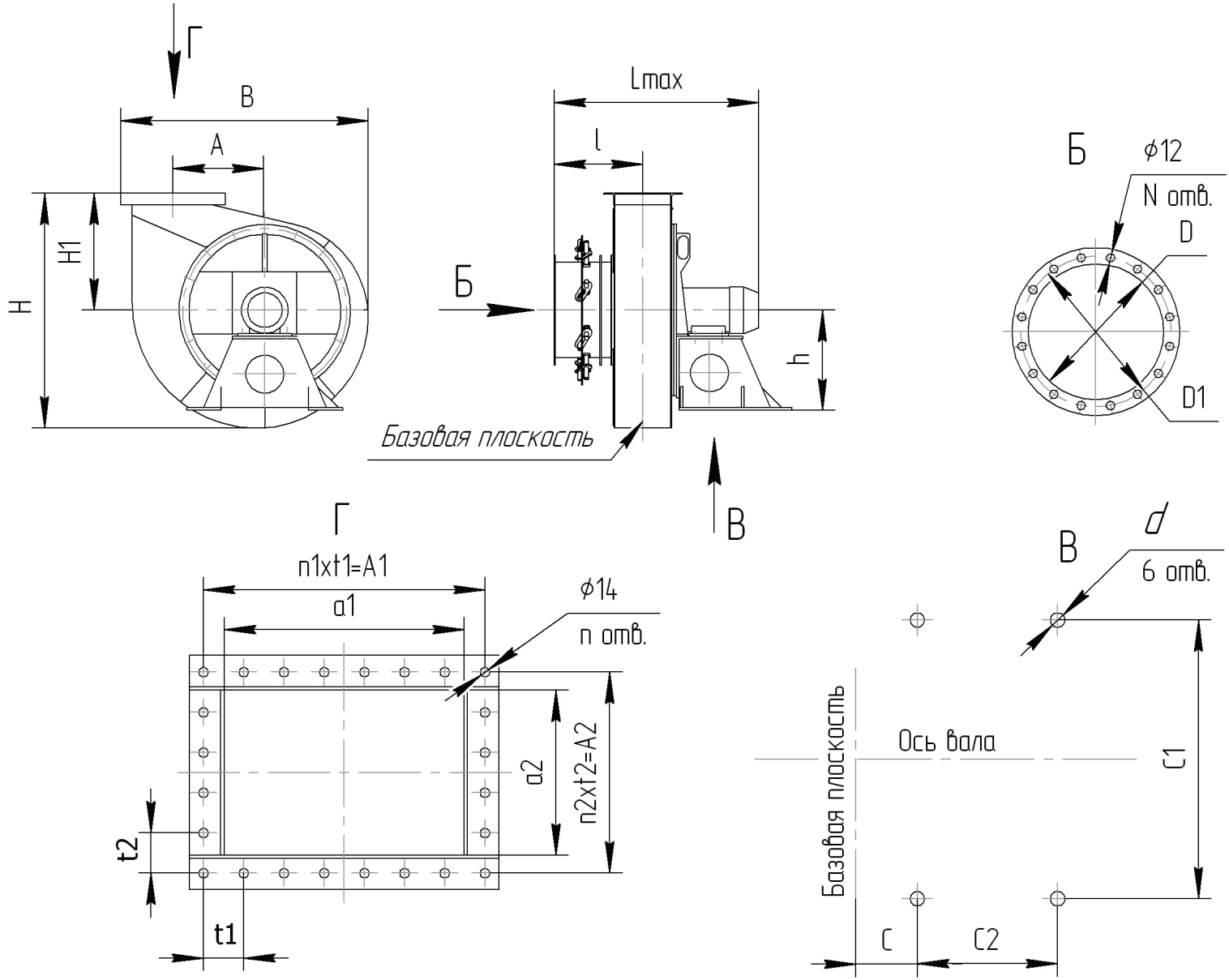

Габаритные и присоединительные размеры вентиляторов Д (исполнение 1)

Габаритные и присоединительные размеры вентиляторов Д (исполнение 1)

№ дымососа	h	H	H1	B	l	Lmax	A	D	D1	a1	a2	A1	A2	t1	t2	C	C1	C2	N	n	n1	n2	d
№8	582	1223	565	1352	474	1195	486	530	600	468	300	535	360	107	90	285	610	285	12	8	5	4	26
№10	602	1515	700	1672	564	1355	610,5	700	760	579	376	678	448	113	112	318	610	330	12	20	6	4	26
№12	710	1821	840	1997	666	1721	730	830	875	700	450	800	525	100	105	357	760	520	16	26	8	5	26

Габаритные и присоединительные размеры вентиляторов Д (исполнение 3)

Габаритные и присоединительные размеры вентиляторов Д (исполнение 3),

№ дымососа	h	H	H1	B	l	Lmax	A	D	D1	a1	a2	A1	A2	t1	t2	C	C1	C2	N	n	n1	n2	d
№8	450	1223	565	1352	474	1803	486	530	600	468	300	535	360	107	90	279	425	425	12	8	5	4	26
№10	602	1515	700	1672	564	2245	610,5	700	760	579	376	678	448	113	112	278	625	625	12	20	6	4	26
№12	732	1821	840	1997	666	2650	730	830	875	700	450	800	525	100	105	368	750	750	16	26	8	5	26

Аэродинамические характеристики вентилятора ВДН №6,3

Аэродинамические характеристики вентилятора ДН №6,3

Аэродинамические характеристики вентилятора ВДН №8

Аэродинамические характеристики вентилятора ДН №8

Аэродинамические характеристики вентилятора ВДН №9

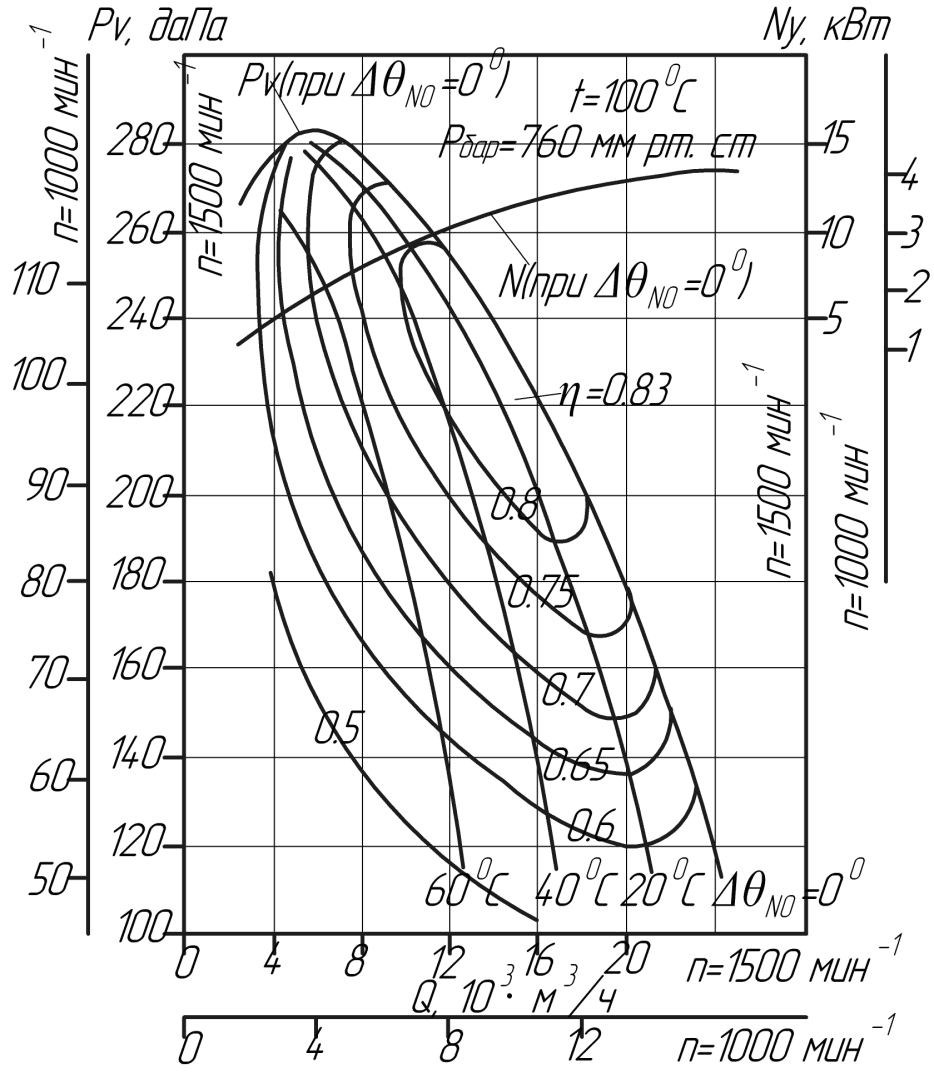

Аэродинамические характеристики вентилятора ДН №9

Аэродинамические характеристики вентилятора ВДН №10

Аэродинамические характеристики вентилятора ДН №10

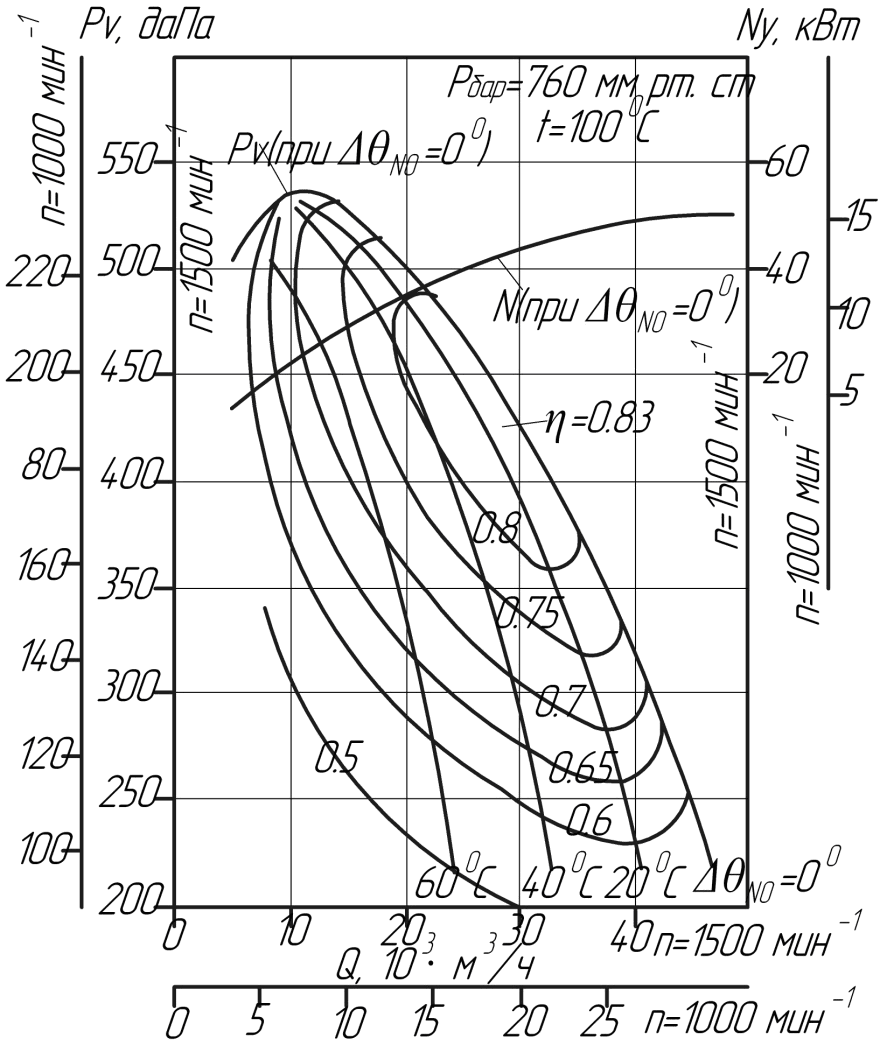

Аэродинамические характеристики вентилятора ВДН №11,2

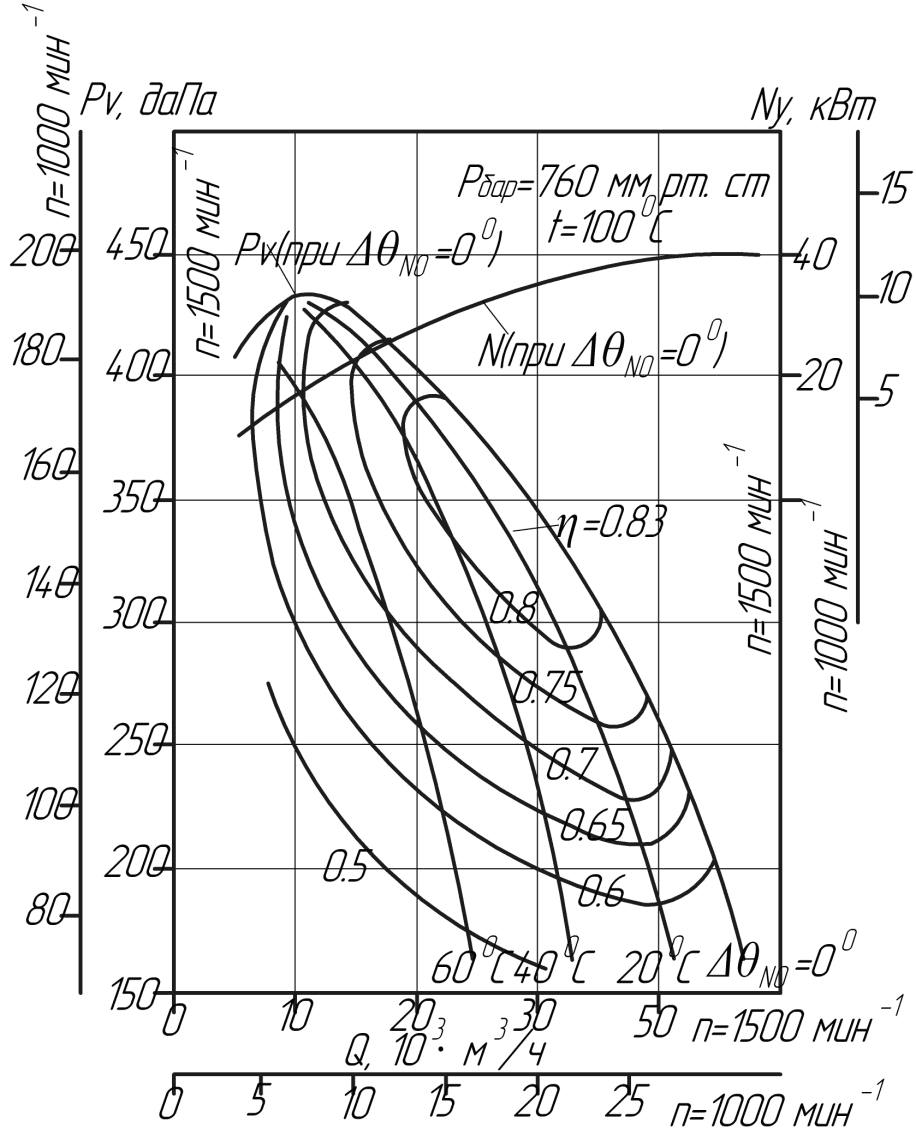

Аэродинамические характеристики вентилятора ДН №11,2

Аэродинамические характеристики вентилятора ВДН №12,5

Аэродинамические характеристики вентилятора ДН №12,5

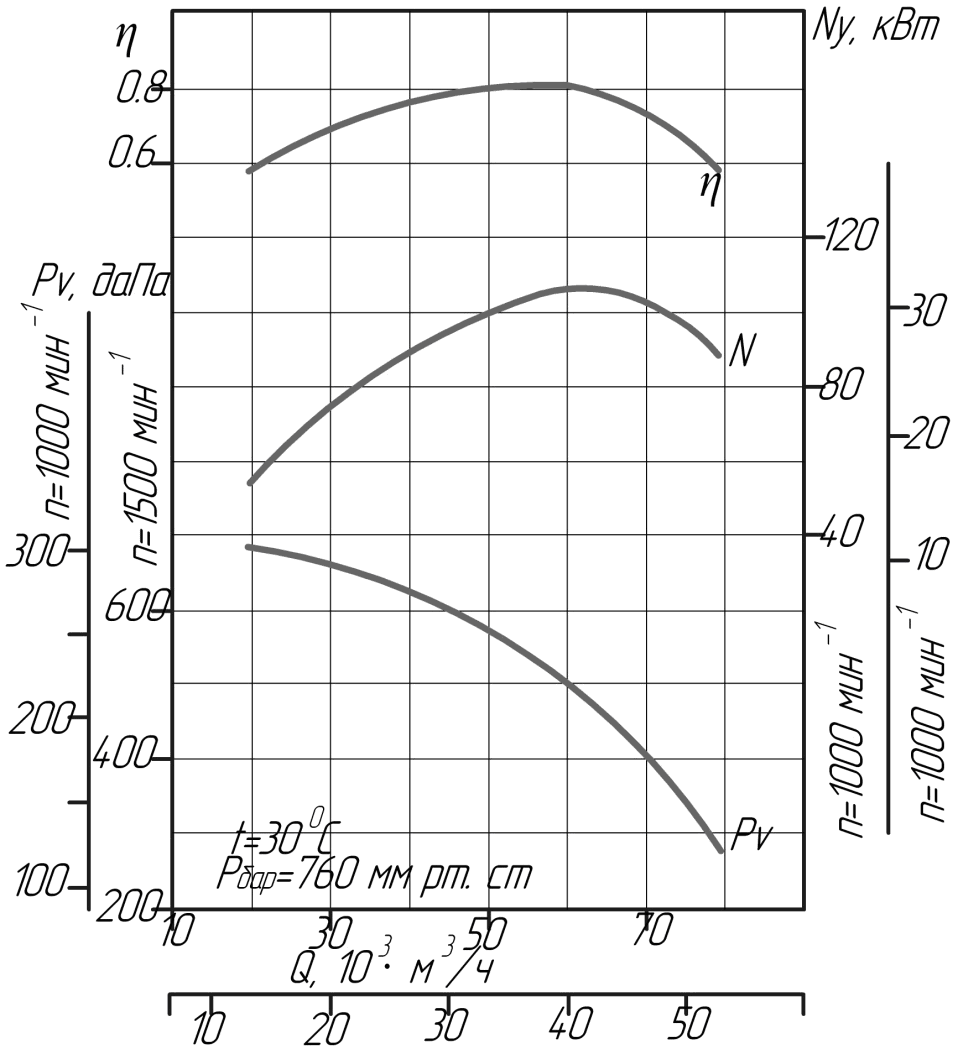

Аэродинамические характеристики вентилятора ВДН №13

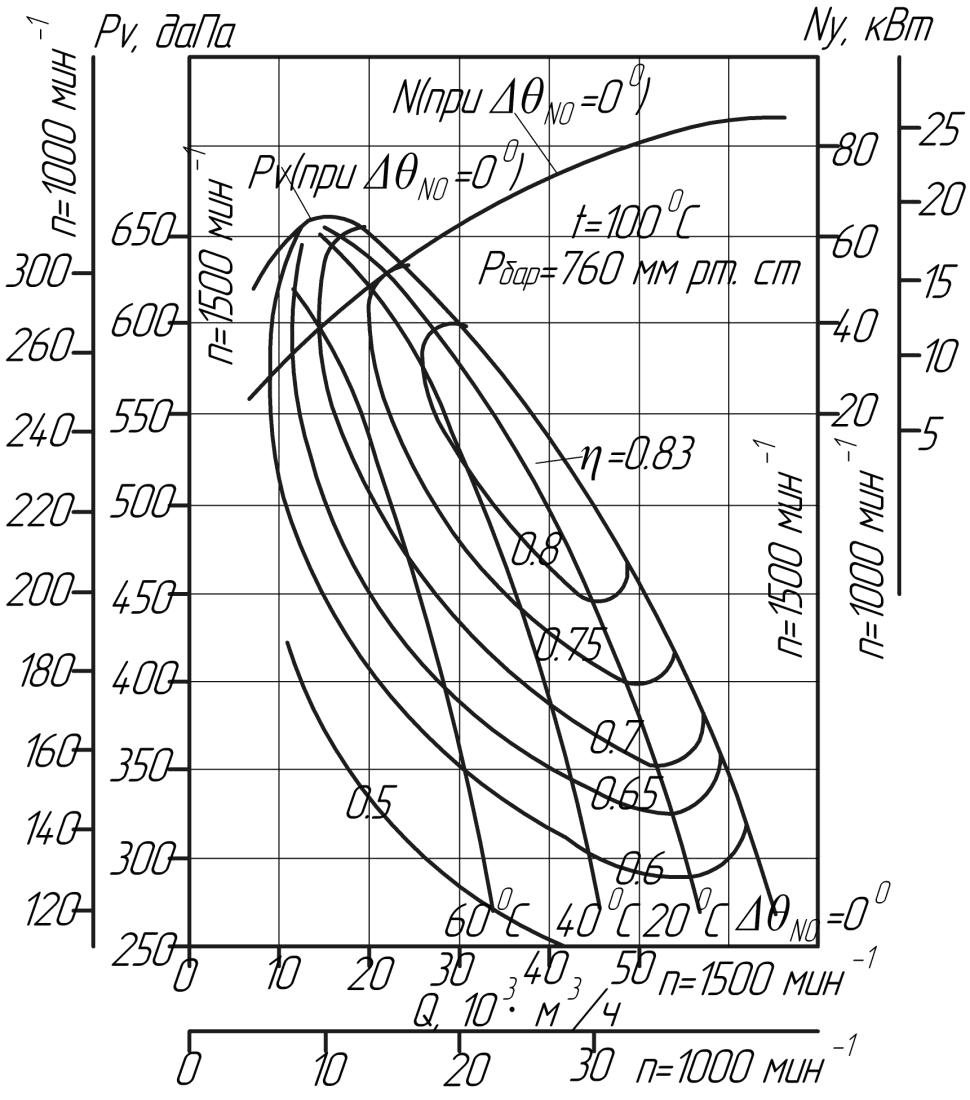

Аэродинамические характеристики вентилятора ДН №13

Аэродинамические характеристики вентилятора Д-3,5М

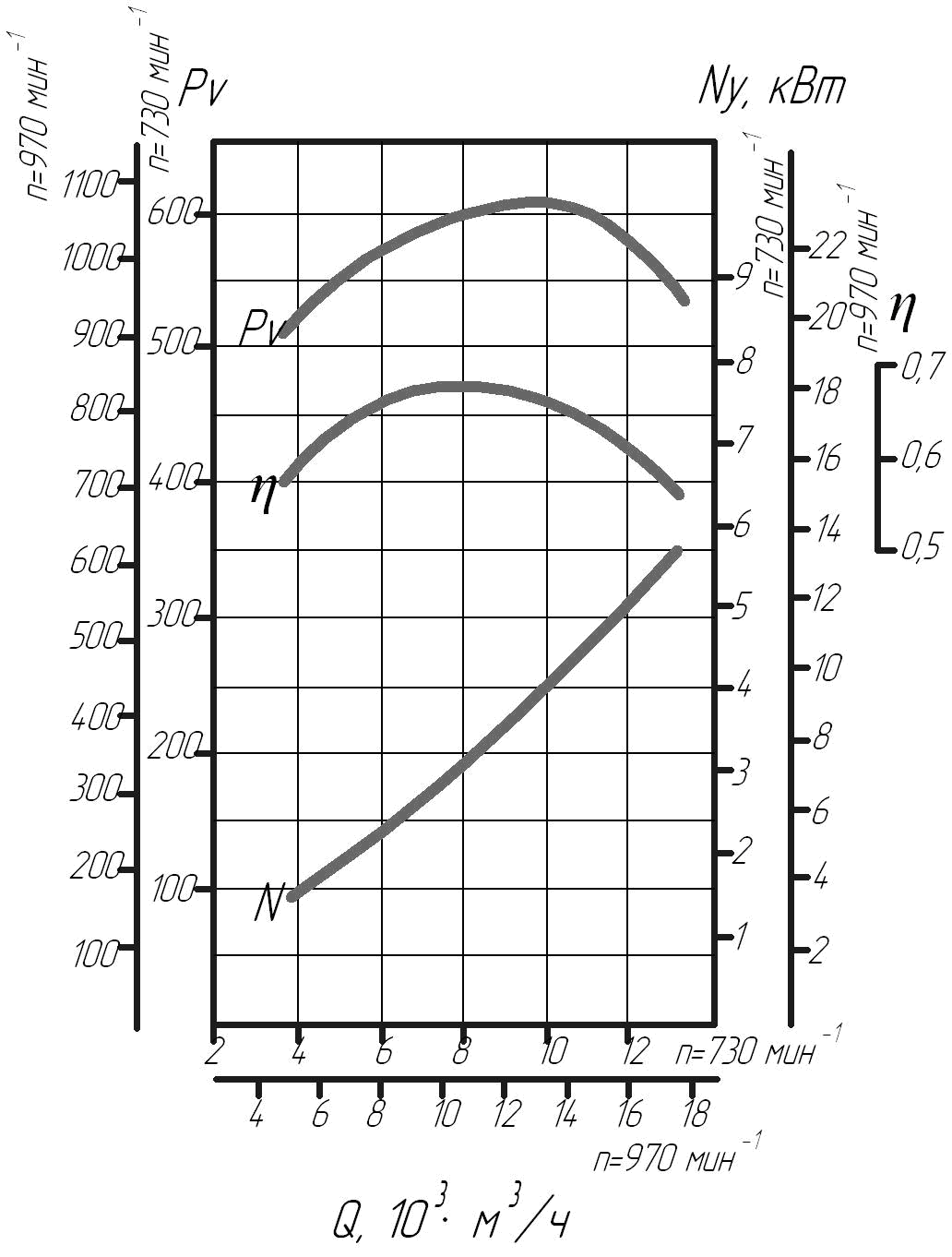

Аэродинамические характеристики вентилятора Д-8

Аэродинамические характеристики вентилятора Д-10

Аэродинамические характеристики вентилятора Д-12

Аэродинамические характеристики вентилятора Д-13.5
