Центробежные дымососы двухстороннего всасывания типа ДНх2 предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 480 т/ч при остаточной запыленности дымовых газов не более 2г/м3.
Допускается применение дымососов в технологических установках для перемещения агрессивных газов с запыленностью твердыми частицами не более 2г/м3, по абразивности и склонностью к налипанию не отличающимися от золы дымовых газов.
Рекомендуется применение дымососов типа ДН-Ф и ДНх2Ф взамен других типов ТДМ для перемещения сред , содержащие примеси, склонные к налипанию на лопатки рабочих колес.
Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать + 2500 С.
Тип лопаток рабочего колеса у ДНх2 – листовые, назад загнутые, а у ДН-Ф и ДНх2Ф – листовые, радиально оканчивающиеся, за исключением дымососа
ДН-31х2ГМ, имеющего профилированные пустотелые лопатки. К обозначению дымососов для газомазутных котлов добавляется индекс ГМ. Однотипные дымососы, предназначенные для котлов на твердом или газообразном (жидком) топливе имеют совпадающие аэродинамические характеристики. Дымососы выпускаются левого и правого направления вращения.
Дымососы выпускаются левого и правого направления вращения.
Наши контакты
Технические характеристики центробежных дымососов двустороннего всасывания
| Тип машины | Номинальные аэродинамические параметры при давлении 101300 Па, температуре 100 0С и плотности газов 0,946 кг/м3 на входе в дымосос | Частота вращения n, об/мин | Масса, кг | ||
|---|---|---|---|---|---|
| Производительность, Q, тыс. м3/ч | Полное давление, Pv, Па | Максимальный КПД | |||
| ДН-22х2-0,62 | 283 | 3099 (316) | 85 | 750 | 16100 |
| ДН-22х2Ф | 229 | 4829 (493) | 77 | 750 | 14950 |
| ДН-22х2ФГМ | 229 | 4829 (493) | 77 | 750 | 13300 |
| ДН-24х2 | 362 | (392) | 82 | 750 | 24840 |
| ДН-26х2-0,62 | 467 | 4334 (442) | 85 | 750 | 25300 |
| ДН-26х2Ф | 378 | 6745 (687) | 77 | 750 | 23810 |
| ДН-26х2ФГМ | 378 | 6745 (687) | 77 | 750 | 21660 |
Совмещенные характеристики Q – Pv центробежных дымососов двустороннего всасывания – рекомендуемые зоны выбора
Совмещенные характеристики Q – Pv центробежных дымососов двустороннего всасывания – рекомендуемые зоны выбора
Габаритные размеры дымососа ДН22х2
Габаритные и присоединительные размеры фланца корпуса дымососа ДН22х2
Габаритные и присоединительные размеры фланца всасывающего кармана дымососа ДН22х2
Схема разворота корпуса дымососа ДН22х2 (а – правого вращения, б – левого вращения)
План расположения отверстий под фундаментальные болты дымососа ДН22х2 (правого вращения)
План расположения отверстий под фундаментальные болты дымососа ДН22х2 (левого вращения)

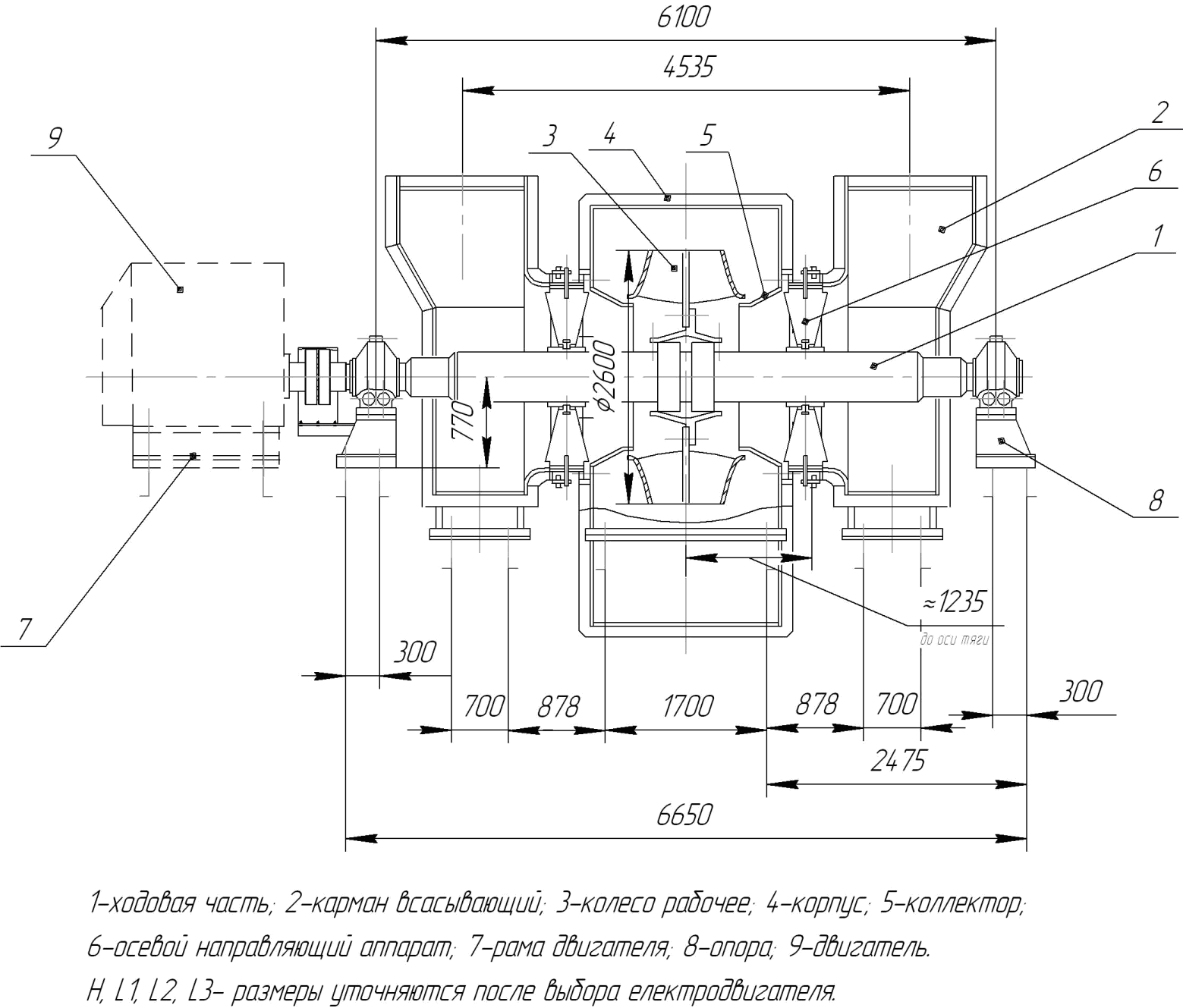

Габаритные размеры дымососа ДН26х2
Габаритные и присоединительные размеры фланца корпуса дымососа ДН26х2
Габаритные и присоединительные размеры фланца всасывающего кармана дымососа ДН26х2
Схема разворота корпуса дымососа ДН26х2 (а – правого вращения, б – левого вращения)

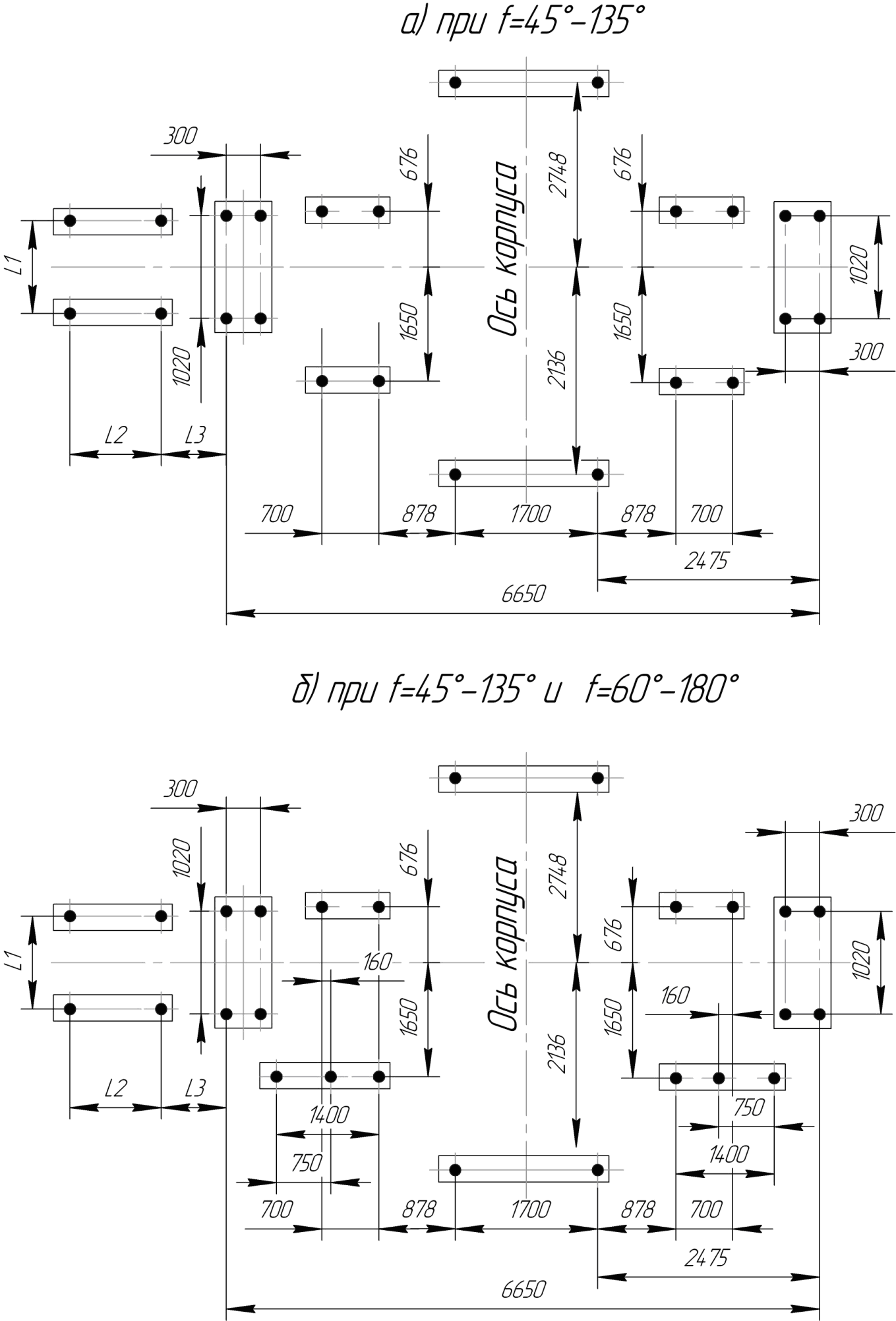

План расположения отверстий под фундаментальные болты дымососа ДН26х2 (правого вращения)
План расположения отверстий под фундаментальные болты дымососа ДН26х2 (левого вращения)
Габаритные и присоединительные размеры дымососа ДН24х2
Аэродинамическая характеристика дымососа ДН22х2
Аэродинамическая характеристика дымососа ДН22х2Ф
Аэродинамическая характеристика дымососа ДН24х2
Аэродинамическая характеристика дымососа ДН26х2
Аэродинамическая характеристика дымососа ДН26х2Ф
