Дымососы центробежные одностороннего всасывания типа ДН
Цена действительна только для сайта и может отличаться от цен в розничных точках
Дымососы центробежные одностороннего всасывания типа ДН
Центробежные дымососы одностороннего всасывания типа ДН предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 320 т/ч при остаточной запыленности дымовых газов не более 2 г/м3.
Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью не более 2 г/м3, по абразивности и склонности к налипанию не отличающимися от золы дымовых газов.
Максимальная температура перемещаемых дымовых газов на входе в дымосос не должна превышать +2500 С.
Тип лопаток рабочего колеса – листовые, назад загнутые. Для обозначения дымососа для газо-мазутных котлов добавляется индекс ГМ.
Дымососы выпускаются левого и правого направления вращения.
Технические характеристики центробежных дымососов одностороннего всасывания типа ДН
| Тип машины | Номинальные аэродинамические параметры при давлении 101300 Па, температуре 100 0С и плотности газов 0,946 кг/м3 на входе в дымосос | Частота вращения n, об/мин | Масса, кг | ||
|---|---|---|---|---|---|
| Производительность, Q, тыс. м3/ч | Полное давление, Pv, Па | Максимальный КПД | |||
| ДН-15 | 77,5 | 7000 (713) | 85 | 1500 | 2690 |
| ДН-15ГМ | 77,5 | 7000 (713) | 85 | 1500 | 2530 |
| ДН-17 | 114 | 9075 (925) | 85 | 1500 | 3050 |
| ДН-17ГМ | 114 | 9075 (925) | 85 | 1500 | 2840 |
| ДН-19 | 105 | 4777 (487) | 85 | 1000 | 4800 |
| ДН-19ГМ | 105 | 4777 (487) | 85 | 1000 | 4100 |
| ДН-21 | 142 | 5856 (597) | 85 | 1000 | 5360 |
| ДН-21Ф | 140 | 6800 (693) | 85 | 1000 | 5335 |
| ДН-21ФГМ | 140 | 6800 (693) | 85 | 1000 | 4650 |
| ДН-21ГМ | 142 | 5856 (597) | 85 | 1000 | 4670 |
| ДН-22 | 160 | 3050 (311) | 84 | 750 | 6750 |
| ДН-22Ф | 122 | 4829 (493) | 77 | 750 | 7160 |
| ДН-22ФГМ | 122 | 4829 (493) | 77 | 750 | 6350 |
| ДН-22ГМ | 160 | 3050 (311) | 84 | 750 | 5980 |
| ДН-24 | 207 | 3628 (370) | 84 | 750 | 7720 |
| ДН-24Ф | 158 | 5747 (586) | 77 | 750 | 8000 |
| ДН-24ФГМ | 158 | 5747 (586) | 77 | 750 | 6960 |
| ДН-24ГМ | 207 | 3628 (370) | 84 | 750 | 6780 |
| ДН-26 | 263 | 4266 (435) | 84 | 750 | 9030 |
| ДН-26Ф | 200 | 6745 (687) | 77 | 750 | 9120 |
| ДН-26ФГМ | 200 | 6745 (687) | 77 | 750 | 8020 |
| ДН-26ГМ | 263 | 4266 (435) | 84 | 750 | 7920 |
Совмещенные характеристики Q – Pv центробежных дымососов одностороннего всасывания типа ДН– рекомендуемые зоны выбора
Габаритные размеры центробежных дымососов одностороннего всасывания типа ДН
Габаритные размеры центробежных дымососов одностороннего всасывания типа ДН

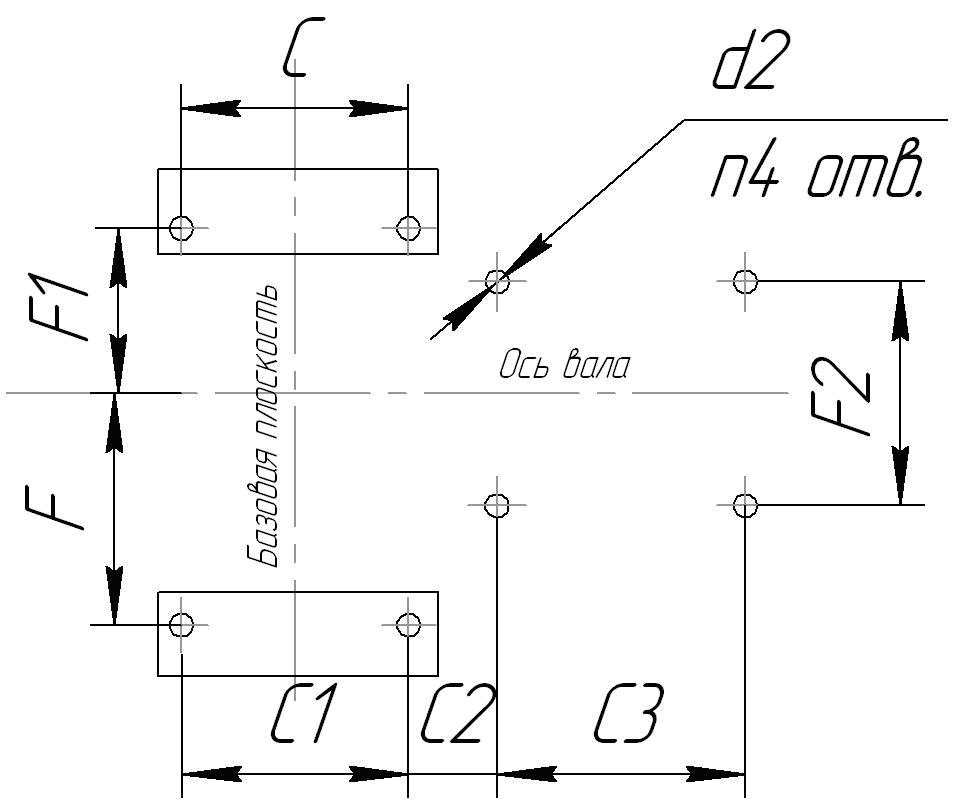

Размеры для крепления центробежных дымососов одностороннего всасывания типа ДН
Размеры для крепления центробежных дымососов одностороннего всасывания типа ДН
Присоединительные размеры центробежных дымососов одностороннего всасывания типа ДН
Присоединительные размеры центробежных дымососов одностороннего всасывания типа ДН
| Тип машины | A | B | D | H1 | H | h | h1 | L | l |
|---|---|---|---|---|---|---|---|---|---|
| ДН-15 ДН-15ГМ |
975 | 2640 | 1500 | 2250 | 950 | 1300 | 585 | 2400 | 752 |
| ДН-17 ДН-17ГМ |
1105 | 2956 | 1700 | 2550 | 1050 | 1500 | 585 | 2500 | 817 |
| ДН-19 ДН-19ГМ |
1235 | 3290 | 1500 | 2780 | 1230 | 750 | 740 | 3290 | 918 |
| ДН-20 ДН-20ГМ |
1215 | 3430 | 2000 | 3050 | 1400 | 1650 | 740 | 3400 | 950 |
| ДН-21 ДН-21ГМ ДН-21Ф ДН-21ФГМ |
1365 | 3610 | 2100 | 3080 | 1294 | 750 | 740 | 3495 | 953 |
| ДН-22 ДН-22ГМ ДН-22Ф ДН-22ФГМ |
1612 | 4386 | 2200 | 3428 | 1375 | 750 | 740 | 3530 | 941 |
| ДН-24 ДН-24ГМ ДН-24Ф ДН-24ФГМ |
1780 | 4817 | 2400 | 3840 | 1500 | 750 | 740 | 3890 | 998,5 |
| ДН-26 ДН-26ГМ ДН-26Ф ДН-26ФГМ |
1945 | 5247 | 2600 | 4110 | 1650 | 750 | 770 | 4015 | 1036 |
Габаритные размеры центробежных дымососов одностороннего всасывания типа ДН
Размеры для крепления центробежных дымососов одностороннего всасывания типа ДН
| Тип машины | C | C1 | C2 | C3 | F | F1 | F2 | d2 | n4 |
|---|---|---|---|---|---|---|---|---|---|
| ДН-15 ДН-15ГМ |
772 | 772 | 314 | 670 | 600 | 600 | 890 | 22 | 8 |
| ДН-17 ДН-17ГМ |
842 | 842 | 309 | 670 | 650 | 650 | 890 | 22 | 8 |
| ДН-19 ДН-19ГМ |
650 | 650 | 380 | 850 | 1740 | 1437 | 975 | 22 | 8 |
| ДН-20 ДН-20ГМ |
892 | 892 | 380 | 850 | 780 | 780 | 790 | 22 | 8 |
| ДН-21 ДН-21ГМ ДН-21Ф ДН-21ФГМ |
670 | 670 | 380 | 850 | 1927 | 1585 | 975 | 32 | 8 |
| ДН-22 ДН-22ГМ ДН-22Ф ДН-22ФГМ |
740 | 740 | 465 | 920 | 2434 | 1852 | 1050 | 32 | 8 |
| ДН-24 ДН-24ГМ ДН-24Ф ДН-24ФГМ |
740 | 740 | 503 | 920 | 2684 | 2033 | 1050 | 32 | 8 |
| ДН-26 ДН-26ГМ ДН-26Ф ДН-26ФГМ |
740 | 740 | 540 | 920 | 2929 | 2218 | 1050 | 32 | 8 |
Размеры для крепления центробежных дымососов одностороннего всасывания типа ДН
Присоединительные размеры центробежных дымососов одностороннего всасывания типа ДН
| Тип машины | a1 | a2 | A1 | A2 | D1 | D2 | t1 | t2 | n1 | n2 | d | n3 | d1 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ДН-15 ДН-15ГМ |
750 | 560 | 842 | 640 | 970 | 1070 | 18 | 16 | 19 | 19 | ||||
| ДН-17 ДН-17ГМ |
850 | 630 | 942 | 720 | 1100 | 1200 | 235 | 180 | 4 | 4 | 18 | 16 | 19 | 19 |
| ДН-19 ДН-19ГМ |
485 | 710 | 1040 | 810 | 1235 | 1325 | 268 | 205 | 4 | 4 | 16 | 12 | 19 | 19 |
| ДН-20 ДН-20ГМ |
1170 | 748 | 1290 | 870 | 1400 | 1500 | 215 | 145 | 6 | 6 | 16 | 24 | 19 | 19 |
| ДН-21 ДН-21ГМ ДН-21Ф ДН-21ФГМ |
1050 | 780 | 1170 | 900 | 1400 | 1500 | 195 | 150 | 6 | 6 | 14 | 24 | 19 | 19 |
| ДН-22 ДН-22ГМ ДН-22Ф ДН-22ФГМ |
1536 | 818 | 1652 | 930 | 1650 | 1755 | 330 | 232,5 | 5 | 4 | 18 | 18 | 18 | 12 |
| ДН-24 ДН-24ГМ ДН-24Ф ДН-24ФГМ |
1676 | 893 | 1800 | 990 | 1800 | 1905 | 242 | 270 | 8 | 4 | 18 | 24 | 19 | 19 |
| ДН-26 ДН-26ГМ ДН-26Ф ДН-26ФГМ |
1816 | 968 | 1932 | 1080 | 2020 | 2120 | 242 | 256 | 8 | 4 | 20 | 24 | 19 | 19 |
Присоединительные размеры центробежных дымососов одностороннего всасывания типа ДН
Аэродинамическая характеристика дымососа ДН-15
Аэродинамическая характеристика дымососа ДН-17
Аэродинамическая характеристика дымососа ДН-19
Аэродинамическая характеристика дымососа ДН-21
Аэродинамическая характеристика дымососа ДН-21Ф
Аэродинамическая характеристика дымососа ДН-22
Аэродинамическая характеристика дымососа ДН-22Ф
Аэродинамическая характеристика дымососа ДН-24
Аэродинамическая характеристика дымососа ДН-24Ф
Аэродинамическая характеристика дымососа ДН-26
Аэродинамическая характеристика дымососа ДН-26Ф
Аэродинамическая характеристика дымососа ДН-17
Аэродинамическая характеристика дымососа ДН-19
Аэродинамическая характеристика дымососа ДН-21
Аэродинамическая характеристика дымососа ДН-21Ф
Аэродинамическая характеристика дымососа ДН-22
Аэродинамическая характеристика дымососа ДН-22Ф
Аэродинамическая характеристика дымососа ДН-24
Аэродинамическая характеристика дымососа ДН-24Ф
Аэродинамическая характеристика дымососа ДН-26
Аэродинамическая характеристика дымососа ДН-26Ф
