Вентиляторы горячего дутья
Вентиляторы горячего дутья и дымососы рециркуляции используются в системах сушки и приготовления, топлива, в системах рециркуляции дымовых газов в котельных агрегатах, в технологических линиях металлургических и других производств. Принципиальной разницы в конструкциях вентиляторов горячего дутья и дымососов рециркуляции нет. Их рабочие колеса выполнены из теплостойкой стали. Предусмотрена система охлаждения вала ходовой части.
Максимальная температура среды на входе в вентиляторы горячего дутья и дымососы рециркуляции не должна превышать +400 0С. Исключения составляют ВГД-22S, для них максимальная температура составляет 250 0С.
Технические характеристики вентиляторов горячего дутья
| Тип машины | Тип лопаток рабочего колеса | Номинальные аэродинамические параметры при давлении 101300 Па, температуре 400 0С и плотности газов 0,524 кг/м3 на входе в дымосос | Частота вращения n, об/мин | Масса, кг | ||
|---|---|---|---|---|---|---|
| Производительность, Q, тыс. м3/ч | Полное давление, Pv, Па | Максимальный КПД | ||||
| ВГД-13,5 | Вперед загнутые | 59,4 | 2230 (227) | 72 | 1000 | 2380 |
| ВГД-15,5 | 90 | 2940 (300) | 72 | 1000 | 2470 | |
| ВГДН-15 | Назад загнутые | 78 | 3950 (403) | 85 | 1500 | 2284 |
| ВГДН-17 | 114 | 5010 (519) | 85 | 1500 | 3280 | |
| ВГДН-19 | 106 | 2675 (273) | 85 | 1000 | 4140 | |
| ВГДН-21 | 143 | 3280 (334) | 85 | 1000 | 4700 | |
| ВГД-16S | S-образные | 38 | 8385 (885) | 82 | 1500 | 3620 |
| ВГД-20 | Вперед загнутые | 154 | 2906 (296) | 72 | 750 | 4735 |
| ВГД-22S | S-образные | 95 | 11850 (1207) | 82 | 1500 | 4460 |
Совмещенные характеристики Q – Pv вентиляторов горячего дутья – рекомендуемые зоны выбора

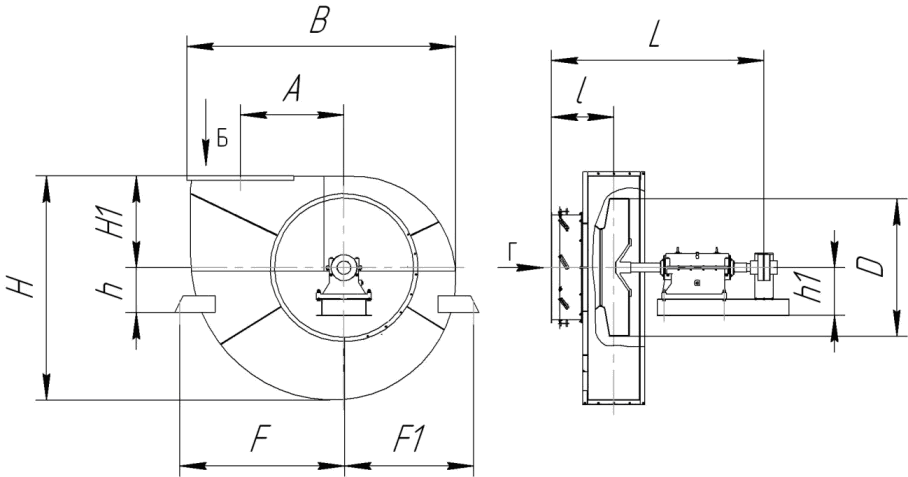

Габаритные размеры вентиляторов горячего дутья
| Тип машины | A | B | D | H | H1 | h | h1 | L | l |
|---|---|---|---|---|---|---|---|---|---|
| ВГД-13,5 | 821 | 2390 | 1350 | 2145 | 945 | 1200 | 490 | 2430 | 777 |
| ВГД-15,5 | 940 | 2725 | 1550 | 2385 | 1085 | 1300 | 585 | 2511 | 816 |
| ВГДН-15 | 975 | 2640 | 1500 | 2300 | 950 | 400 | 585 | 2510 | 752 |
| ВГДН-17 | 1105 | 3274 | 1700 | 2582 | 1050 | 400 | 585 | 2605 | 817 |
| ВГДН-19 | 1235 | 3610 | 1900 | 2780 | 1230 | 416 | 740 | 2955 | 918 |
| ВГДН-21 | 1365 | 3930 | 2100 | 3080 | 1286 | 416 | 740 | 2993 | 953 |
| ВГД-16S | 1040 | 2410 | 1600 | 2696 | 1100 | 1230 | 740 | 2565 | 640 |
| ВГД-20 | 1215 | - | 2000 | 3030 | 1400 | 1650 | 740 | 3070 | 964 |
| ВГД-22S | 1430 | 3263 | 2200 | 3504 | 1500 | 750 | 740 | 3245 | 875 |
Габаритные размеры вентиляторов горячего дутья
Размеры для крепления вентиляторов горячего дутья
| Тип машины | C | C1 | C2 | C3 | F | F1 | F2 | d2 | n4 |
|---|---|---|---|---|---|---|---|---|---|
| ВГД-13,5 | 620 | 620 | 388 | 670 | 650 | 650 | 890 | 22 | 8 |
| ВГД-15,5 | 692 | 692 | 388 | 670 | 650 | 650 | 890 | 22 | 8 |
| ВГДН-15 | 450 | 450 | 579 | 670 | 1517 | 1262 | 890 | 22 | 8 |
| ВГДН-17 | 520 | 520 | 574 | 670 | 1707 | 1407 | 890 | 22 | 8 |
| ВГДН-19 | 600 | 600 | 505 | 850 | 1894 | 1556 | 975 | 22 | 8 |
| ВГДН-21 | 670 | 670 | 480 | 850 | 2074 | 1697 | 975 | 22 | 8 |
| ВГД-16S | 500 | 500 | 405 | 930 | 1000 | 1000 | 805 | 22 | 8 |
| ВГД-20 | 892 | 892 | 422 | 920 | 780 | 780 | 1090 | 22 | 8 |
| ВГД-22S | 1216 | 1216 | -8 | 900 | 1200 | 1050 | 1030 | 32 | 8 |
Размеры для крепления вентиляторов горячего дутья
Присоединительные размеры вентиляторов горячего дутья
| Тип машины | a1 | a2 | A1 | A2 | D1 | D2 | t1 | t2 | n1 | n2 | d | n3 | d1 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВГД-13,5 | 788 | 510 | 880 | 590 | 1100 | 1176 | 220 | 147,5 | 4 | 4 | 18 | 16 | 14 | 14 |
| ВГД-15,5 | 907 | 580 | 1000 | 662 | 1100 | 1176 | 250 | 165,5 | 4 | 4 | 26 | 16 | 15 | 15 |
| ВГДН-15 | 750 | 560 | 842 | 640 | 970 | 1070 | 187,5 | 140 | 4 | 4 | 18 | 16 | 19 | 19 |
| ВГДН-17 | 850 | 630 | 942 | 720 | 1100 | 1200 | 150 | 180 | 4 | 4 | 18 | 16 | 19 | 19 |
| ВГДН-19 | 966 | 710 | 1070 | 810 | 1215 | 1325 | 214 | 202,5 | 5 | 4 | 16 | 12 | 19 | 19 |
| ВГДН-21 | 1050 | 780 | 1170 | 900 | 1400 | 1500 | 195 | 144 | 6 | 6 | 14 | 24 | 19 | 19 |
| ВГД-16S | 640 | 320 | 720 | 392 | 660 | 702 | 180 | 196 | 4 | 2 | 10 | 12 | 19 | 14 |
| ВГД-20 | 1170 | 750 | 1262 | 842 | 1400 | 1500 | 180 | 168 | 7 | 5 | 30 | 24 | 18 | 19 |
| ВГД-22S | 1170 | 748 | 1290 | 870 | 1400 | 1500 | 190 | 168 | 5 | 3 | 12 | 16 | 19 | 19 |
Присоединительные размеры вентиляторов горячего дутья
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-13.5
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-15.5
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-15
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-17
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-19
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-21
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-16S
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-20
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-22S
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-15.5
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-15
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-17
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-19
Аэродинамическая характеристика вентиляторов горячего дутья ВГДН-21
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-16S
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-20
Аэродинамическая характеристика вентиляторов горячего дутья ВГД-22S
