Вентиляторы мельничные
Цена действительна только для сайта и может отличаться от цен в розничных точках
Вентиляторы мельничные
Мельничные вентиляторы одностороннего всасывания типа ВМ, ВМ-Дл, ВМ-I предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе. Эти вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли. Для защиты от износа в конструкции вентиляторов типа ВМ-Дл предусмотрена установка дополнительных противоизносных лопаток. Лопатки рабочих колес вентиляторов типа ВМ-І защищены наплавкой износостойким сплавом. Для защиты от абразивного износа внутренняя поверхность обечайки спирального корпуса вентилятора типа ВМ-І защищена заменяемыми броневыми плитами из малоуглеродистой стали.
Технические характеристики мельничных вентиляторов
| Тип машины | Тип лопаток рабочего колеса | Номинальные аэродинамические параметры при давлении 101300 Па, температуре 100 0С и плотности газов 0,946 кг/м3 на входе в дымосос | Частота вращения n, об/мин | Масса, кг | ||
|---|---|---|---|---|---|---|
| Производительность, Q, тыс. м3/ч | Полное давление, Pv, Па | Максимальный КПД | ||||
| ВМ-160/850-І | Радиально оканчивающиеся | 160 | 8730 (890) | 72 | 1000 | 7740 |
| ВМ-180/1100-І | 180 | 14225 (1450) | 72 | 1500 | 6160 | |
| ВМ-75/1200-І | 75 | 12262 (1250) | 72 | 1500 | 3100 | |
| ВМ-50/1000-І | 54,8 | 10693 (1090) | 70 | 1500 | 2620 | |
| ВМ-40/750-І | 40 | 7357 (750) | 70 | 1500 | 2050 | |
| ВМ-100/1000 | 90 | 10136 (1033) | 70 | 1500 | - | |
| ВМ-100/1200 | 96,8 | 11693 (1192) | 70 | 1500 | 4098 | |
| ВМ-15 | Назад загнутые | 38 | 7400 (754) | 82 | 1500 | 2261 |
| ВМ-17 | 56 | 9700 (938) | 82 | 1500 | 2489 | |
| ВМ18Дл | 110 | 10800 (1100) | 80 | 1500 | 4790 | |
| ВМ-20Дл | 106 | 8717 (889) | 80 | 1500 | 4698 | |
| ВМ18 | 108 | 10440 (1065) | 82 | 1500 | 3813 | |
| ВМ-20 | 150 | 12645 (1290) | 80 | 1500 | 5310 | |
| ВМ-21 | Вперед загнутые | 61 | 8821 (899) | 72 | 1000 | 5357 |

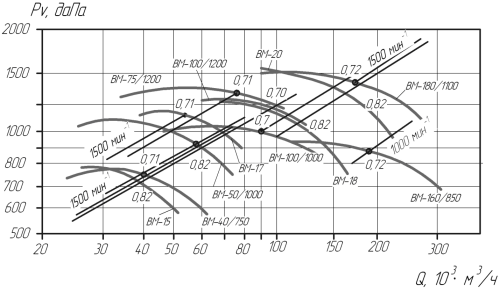

Совмещенные характеристики Q – Pv мельничных вентиляторов – рекомендуемые зоны выбора
Габаритные размеры мельничных вентиляторов
Габаритные размеры мельничных вентиляторов
Размеры для крепления мельничных вентиляторов
Размеры для крепления мельничных вентиляторов
Присоединительные размеры мельничных вентиляторов
Присоединительные размеры мельничных вентиляторов
| Тип машины | A | B | D | H1 | H | h | h1 | L | l |
|---|---|---|---|---|---|---|---|---|---|
| ВМ-160/850-І | 1512 | 4120 | 2200 | 1135 | 1740 | 630 | 585 | 2856 | 624 |
| ВМ-180/1100-І | 1235 | 3480 | 1830 | 3180 | 1450 | 630 | 585 | 2680 | 502 |
| ВМ-75/1200-І | 955 | 2534 | 1730 | 2717 | 1450 | 630 | 585 | 1900 | 322 |
| ВМ-50/1000-І | 905 | 2950 | 1600 | 2330 | 1250 | 757 | 585 | 1850 | 307 |
| ВМ-40/750-І | 770 | 2125 | 1335 | 1920 | 850 | 435 | 585 | 1740 | 272 |
| ВМ-100/1000 | 1048 | 3220 | 1620 | 2700 | 1300 | 770 | 585 | 2205 | 328 |
| ВМ-100/1200 | 1048 | 3220 | 1740 | 2700 | 1300 | 770 | 585 | 2205 | 328 |
| ВМ-15 | 975 | 2640 | 1500 | 950 | 2300 | 626 | 585 | 1895 | 362 |
| ВМ-17 | 1105 | 2056 | 1700 | 1050 | 2582 | 626 | 585 | 1920 | 369 |
| ВМ18Дл | 1170 | 3130 | 1800 | 1100 | 2760 | 1128 | 625 | 2480 | 402 |
| ВМ-20Дл | 1300 | 3460 | 2000 | 1200 | 3040 | 1228 | 740 | 2540 | 432 |
| ВМ-18 | 1121 | 3135 | 1800 | 2617 | 1110 | 1200 | 625 | 2340 | 501 |
| ВМ-20 | 1271 | 3444 | 2000 | 2837 | 1210 | 1200 | 740 | 2385 | 524 |
| ВМ-21 | 1230 | 3260 | 2100 | 1230 | 2830 | 1400 | 740 | 2425 | 426 |
Габаритные размеры мельничных вентиляторов
Размеры для крепления мельничных вентиляторов
| Тип машины | C | C1 | C2 | C3 | F | F1 | F2 | d2 | n4 |
|---|---|---|---|---|---|---|---|---|---|
| ВМ-160/850-І | 1000 | 1000 | 378 | 920 | 2036 | 1617 | 1050 | 22 | 8 |
| ВМ-180/1100-І | 670 | 670 | 488 | 920 | 1480 | 1165 | 1050 | 22 | 8 |
| ВМ-75/1200-І | - | - | - | 623 | - | - | 1040 | 22 | 8 |
| ВМ-50/1000-І | - | - | - | 830 | - | - | 1280 | 22 | 8 |
| ВМ-40/750-І | - | - | - | 825 | - | - | 1040 | 22 | 8 |
| ВМ-100/1000 | 600 | 600 | 330 | 920 | 850 | 850 | 1090 | 22 | 8 |
| ВМ-100/1200 | 600 | 600 | 330 | 920 | 850 | 850 | 1090 | 22 | 8 |
| ВМ-15 | 522 | 522 | 319 | 670 | 600 | 600 | 890 | 22 | 8 |
| ВМ-17 | 562 | 562 | 315 | 670 | 650 | 650 | 890 | 22 | 8 |
| ВМ18Дл | 400 | 400 | 525 | 920 | 1230 | 985 | 1050 | 22 | 8 |
| ВМ-20Дл | 400 | 400 | 555 | 920 | 1375 | 1100 | 1050 | 22 | 8 |
| ВМ-18 | 390 | 390 | 441 | 830 | 1220 | 900 | 1250 | 22 | 8 |
| ВМ-20 | 390 | 390 | 464 | 830 | 1425 | 1140 | 1250 | 22 | 8 |
| ВМ-21 | 645 | 645 | 330 | 920 | 1250 | 965 | 1090 | 22 | 8 |
Размеры для крепления мельничных вентиляторов
Присоединительные размеры мельничных вентиляторов
| Тип машины1 | a1 | a2 | A1 | A2 | D1 | D2 | t1 | t2 | n1 | n2 | d | n3 | d1 | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМ-160/850-І | 1382 | 880 | 1530 | 1000 | 1600 | 1715 | 230 | 147 | 6 | 6 | 20 | 24 | 22 | 19 | |
| ВМ-180/1100-І | 1150 | 732 | 1310 | 860 | 1300 | 1410 | 150 | 200 | 8 | 4 | 20 | 24 | 22 | 19 | |
| ВМ-75/1200-І | 834 | 534 | 928 | 620 | 880 | 970 | 186 | 155 | 5 | 4 | 26 | 18 | 18 | 18 | |
| ВМ-50/1000-І | 750 | 494 | 848 | 580 | 860 | 940 | 168 | 145 | 5 | 4 | 26 | 18 | 18 | 18 | |
| ВМ-40/750-І | 580 | 360 | 670 | 440 | 710 | 785 | 134 | 110 | 5 | 4 | 18 | 18 | 18 | 18 | |
| ВМ-100/1000 | 915 | 470 | 1024 | 570 | 960 | 1050 | 200 | 165 | 5 | 4 | 26 | 18 | 18 | 18 | |
| ВМ-100/1200 | 915 | 470 | 1024 | 570 | 960 | 1050 | 200 | 165 | 5 | 4 | 26 | 18 | 18 | 18 | |
| ВМ-15 | 742 | 310 | 842 | 402 | 872 | 970 | 168 | 134 | 5 | 3 | 14 | 16 | 19 | 19 | |
| ВМ-17 | 842 | 350 | 942 | 422 | 972 | 1070 | 188 | 180 | 5 | 3 | 14 | 16 | 19 | 19 | |
| ВМ-18Дл | 900 | 540 | 1020 | 660 | 1170 | 1280 | 170 | 130 | 6 | 6 | 20 | 24 | 24 | 19 | |
| ВМ-20Дл | 1000 | 720 | 1120 | 600 | 1300 | 1410 | 186 | 140 | 6 | 6 | 20 | 24 | 24 | 19 | |
| ВМ-18 | 976 | 555 | 1057 | 640 | 1160 | 1230 | 132 | 160 | 8 | 4 | 24 | 24 | 18 | 18 | |
| ВМ-20 | 1058 | 600 | 1138 | 680 | 1210 | 1280 | 152 | 162 | 7 | 5 | 24 | 24 | 18 | 18 | |
| ВМ-21 | 890 | 525 | 1020 | 645 | 1070 | 1200 | 170 | 129 | 6 | 5 | 22 | 24 | 22 | 22 | |
Присоединительные размеры мельничных вентиляторов
Аэродинамическая характеристика мельничного дымососа ВМ-75/1200-І
Аэродинамическая характеристика мельничного дымососа ВМ-50/1000-І
Аэродинамическая характеристика мельничного дымососа ВМ-160/850-І
Аэродинамическая характеристика мельничного дымососа ВМ-40/750-І
Аэродинамическая характеристика мельничного дымососа ВМ-100/1000-І
Аэродинамическая характеристика мельничного дымососа ВМ-40/750-І
Аэродинамическая характеристика мельничного дымососа ВМ-100/1000-І
Аэродинамическая характеристика мельничного дымососа ВМ-100/1200-І
Аэродинамическая характеристика мельничного дымососа ВМ-17
Аэродинамическая характеристика мельничного дымососа ВМ-18Дл
Аэродинамическая характеристика мельничного дымососа ВМ-20Дл
Аэродинамическая характеристика мельничного дымососа ВМ-18
Аэродинамическая характеристика мельничного дымососа ВМ-21
Аэродинамическая характеристика мельничного дымососа ВМ-20
Аэродинамическая характеристика мельничного дымососа ВМ-15
Аэродинамическая характеристика мельничного дымососа ВМ-180/1000
