Вентиляторы центробежные одностороннего всасывания типа ВДН, ВД и ВВДН
Центробежные вентиляторы одностороннего всасывания типа ВДН и ВД предназначены для подачи воздуха в топки стационарных паровых котлов паропроизводительностью от 35 до 960 т/ч. Допускается применение вентиляторов в технологических установках для перемещения чистого воздуха. Максимально допустимая температура воздуха на входе в вентиляторы не должна превышать +1000 С.
Центробежные вентиляторы одностороннего всасывания типа ВВДН предназначены для транспортирования неагрессивных газов в установках газоочистки и других установках различных отраслей промышленности при температуре до + 2000 С.
Тип лопаток рабочего колеса у вентиляторов типа ВДН-15, ВДН-17, ВДН-19, ВДН-21, ВВДН-15, ВВДН-17 – листовые назад загнутые, у вентиляторов ВДН-18, ВДН-20, ВДН-22, ВДН-24, ВДН-26Ф, ВДН-28, – пустотелые профилированные, у вентиляторов ВД-13,5, ВД-15,5 – листовые, вперед загнутые, ВД-17,5Ф – листовые радиально оканчивающиеся.
Вентиляторы выпускаются левого и правого направления вращения.
Технические характеристики центробежных вентиляторов одностороннего всасывания
|
Тип машины |
Номинальные аэродинамические параметры при давлении 101300 Па, температуре 30 0С и плотности газов 1,165 кг/м3 на входе в дымосос |
Частота вращения n, об/мин |
Масса, кг |
||
|---|---|---|---|---|---|
|
Производительность, Q, тыс. м3/ч |
Полное давление, Pv, Па |
Максимальный КПД |
|||
| ВДН-15 | 78 | 8870 (904) | 85 | 1500 | 2596 |
| ВДН-17 | 114 | 11500 (1175) | 85 | 1500 | 3078 |
| ВДН-18 | 152 | 3865 (394) | 86 | 1000 | 5000 |
| ВДН-19 | 130 | 6550 (668) | 85 | 1000 | 4510 |
| ВДН-20 | 215 | 4710 (480) | 86 | 1000 | 5660 |
| ВДН-21 | 138 | 7100 (724) | 85 | 1000 | 4587 |
| ВДН-22 | 210 | 3330 (340) | 86 | 750 | 7060 |
| ВДН-24 | 275 | 3950 (403) | 86 | 750 | 7850 |
| ВДН-26Ф | 375 | 5750 (586) | 86 | 750 | 8750 |
| ВДН-28 | 430 | 5050 (515) | 86 | 750 | 11164 |
| ВВДН-15 | 36 | 9060 (924) | 82 | 1500 | 2406 |
| ВВДН-17 | 51 | 11770 (1200) | 82 | 1500 | 2718 |
| ВД-13,5 | 60 | 5000 (510) | 72 | 1000 | 2170 |
| ВД-15,5 | 90 | 6625 (675) | 72 | 1000 | 2330 |
| ВД-17,5Ф | 78 | 16000 (1631) | 73 | 1500 | 3020 |

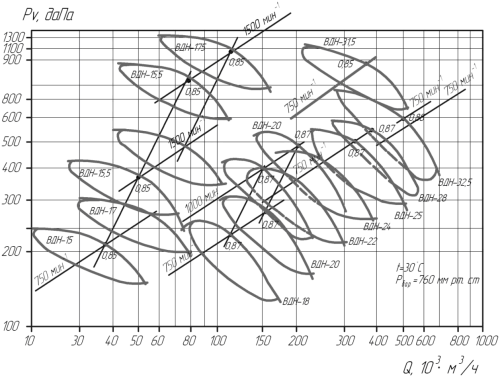

Совмещенные характеристики Q – Pv центробежных вентиляторов одностороннего всасывания – рекомендуемые зоны выбора

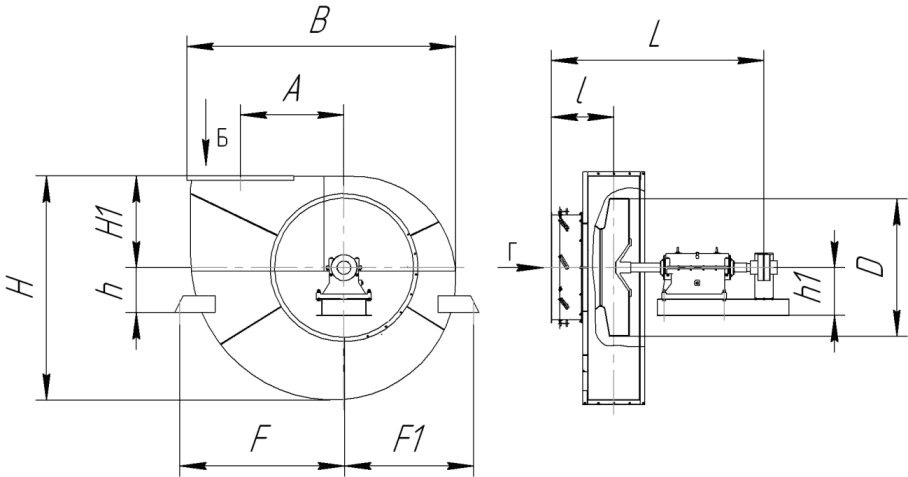

Габаритные размеры центробежных вентиляторов одностороннего всасывания
Габаритные размеры центробежных вентиляторов одностороннего всасывания
Размеры для крепления центробежных вентиляторов одностороннего всасывания
Размеры для крепления центробежных вентиляторов одностороннего всасывания
Присоединительные размеры центробежных вентиляторов одностороннего всасывания
Присоединительные размеры центробежных вентиляторов одностороннего всасывания
| Тип машины | A | B | D | H | H1 | h | h1 | L | l |
|---|---|---|---|---|---|---|---|---|---|
| ВДН-15 | 975 | 2640 | 1500 | 2250 | 950 | 1300 | 585 | 2400 | 752 |
| ВДН-17 | 1105 | 2956 | 1700 | 2550 | 1050 | 1500 | 585 | 2500 | 817 |
| ВДН-18 | 1572 | 4287 | 1800 | 3428 | 1375 | 1470 | 740 | 3170 | 1072 |
| ВДН-19 | 1365 | 3590 | 1950 | 3075 | 1286 | 750 | 740 | 3290 | 953 |
| ВДН-20 | 1720 | 4710 | 2000 | 3840 | 1500 | 1460 | 740 | 3305 | 1147 |
| ВДН-21 | 1365 | 3205 | 2100 | 4070 | 1286 | 1520 | 740 | 3495 | 953 |
| ВДН-22 | 5100 | 1865 | 2200 | 4110 | 1650 | 1485 | 740 | 3721 | 1258 |
| ВДН-24 | 2040 | 5402 | 2400 | 4515 | 1710 | 1600 | 740 | 3900 | 1365 |
| ВДН-26Ф | 2210 | 5930 | 2600 | 4730 | 1855 | 1700 | 770 | 4015 | 1450 |
| ВДН-28 | 2380 | 6400 | 2800 | 5100 | 2000 | 1750 | 770 | 4250 | 1628 |
| ВВДН-15 | 975 | 2040 | 1500 | 2250 | 950 | 1300 | 585 | 2400 | 752 |
| ВВДН-17 | 1105 | 2056 | 1700 | 2250 | 1050 | 1500 | 585 | 2498 | 817 |
| ВД-13,5 | 821 | 2390 | 1350 | 2145 | 945 | 1200 | 490 | 2330 | 777 |
| ВД-15,5 | 940 | 2725 | 1550 | 2385 | 1085 | 1300 | 585 | 2410 | 816 |
| ВД-17,5Ф | 1167 | 2720 | 1770 | 3241 | 1085 | 1650 | 585 | 2555 | 826 |
Габаритные размеры центробежных вентиляторов одностороннего всасывания

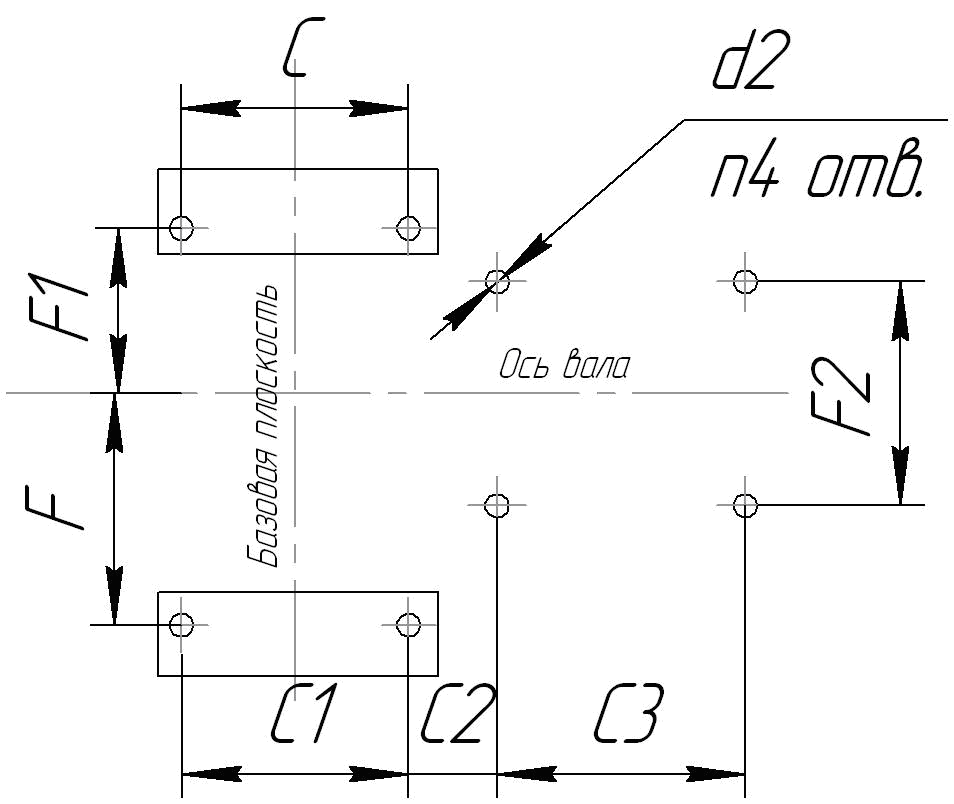

Размеры для крепления центробежных вентиляторов одностороннего всасывания
| Тип машины | C | C1 | C2 | C3 | F | F1 | F2 | d2 | n4 |
|---|---|---|---|---|---|---|---|---|---|
| ВДН-15 | 772 | 772 | 314 | 670 | 600 | 600 | 890 | 22 | 8 |
| ВДН-17 | 842 | 842 | 309 | 670 | 650 | 650 | 890 | 22 | 8 |
| ВДН-18 | 830 | 830 | 454 | 850 | 1855 | 1370 | 975 | 22 | 8 |
| ВДН-19 | 670 | 670 | 380 | 850 | 1927 | 1585 | 975 | 22 | 8 |
| ВДН-20 | 920 | 920 | 469 | 850 | 2175 | 1620 | 850 | 22 | 8 |
| ВДН-21 | 670 | 670 | 380 | 850 | 1386 | 1095 | 975 | 22 | 8 |
| ВДН-22 | 920 | 920 | 649 | 920 | 2450 | 1830 | 920 | 32 | 8 |
| ВДН-24 | 1270 | 1270 | 545 | 920 | 2720 | 2000 | 1050 | 32 | 8 |
| ВДН-26Ф | 1270 | 1270 | 576 | 920 | 2950 | 2165 | 1050 | 32 | 8 |
| ВДН-28 | 2440 | 2440 | 45 | 920 | 1900 | 1750 | 1050 | 32 | 8 |
| ВВДН-15 | 772 | 772 | 314 | 670 | 600 | 600 | 800 | 22 | 8 |
| ВВДН-17 | 842 | 842 | 309 | 670 | 650 | 650 | 800 | 22 | 8 |
| ВД-13,5 | 620 | 620 | 380 | 670 | 650 | 650 | 890 | 22 | 8 |
| ВД-15,5 | 692 | 692 | 290 | 670 | 650 | 650 | 890 | 22 | 8 |
| ВД-17,5Ф | 440 | 440 | 356 | 670 | 650 | 650 | 890 | 22 | 8 |
Размеры для крепления центробежных вентиляторов одностороннего всасывания

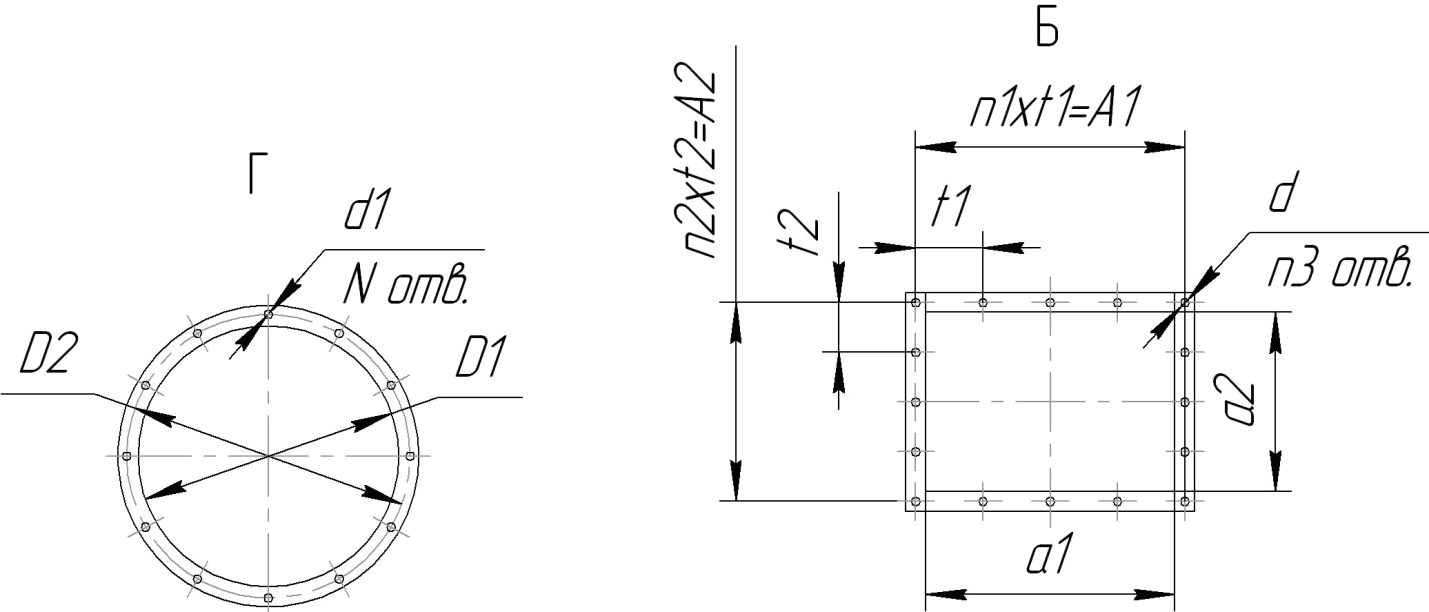

Присоединительные размеры центробежных вентиляторов одностороннего всасывания
| Тип машины | a1 | a2 | A1 | A2 | D1 | D2 | t1 | t2 | n1 | n2 | d | n3 | d1 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВДН-15 | 750 | 560 | 842 | 640 | 970 | 1070 | 210,5 | 160 | 4 | 4 | 18 | 16 | 19 | 19 |
| ВДН-17 | 850 | 630 | 942 | 720 | 1100 | 1200 | 235 | 180 | 4 | 4 | 18 | 16 | 19 | 19 |
| ВДН-18 | 1620 | 1080 | 1750 | 1200 | 1650 | 1755 | 250 | 240 | 7 | 5 | 20 | 24 | 19 | 19 |
| ВДН-19 | 1050 | 780 | 1170 | 900 | 1400 | 1500 | 130 | 112,5 | 9 | 8 | 14 | 24 | 19 | 19 |
| ВДН-20 | 1800 | 1200 | 1930 | 1320 | 1800 | 1905 | 276 | 264 | 7 | 5 | 22 | 24 | 19 | 19 |
| ВДН-21 | 1050 | 780 | 1170 | 900 | 1400 | 1500 | 130 | 112,5 | 9 | 8 | 14 | 24 | 19 | 19 |
| ВДН-22 | 1980 | 1450 | 2112 | 1320 | 2020 | 2110 | 264 | 290 | 8 | 5 | 24 | 24 | 19 | 19 |
| ВДН-24 | 2160 | 1490 | 2292 | 1600 | 2100 | 2180 | 315 | 320 | 7 | 5 | 26 | 24 | 22 | 19 |
| ВДН-26Ф | 2340 | 1560 | 2472 | 1600 | 2300 | 2370 | 348 | 332 | 7 | 5 | 28 | 24 | 22 | 19 |
| ВДН-28 | 2520 | 1680 | 2652 | 1800 | 2500 | 2630 | 380 | 360 | 7 | 5 | 30 | 24 | 22 | 22 |
| ВВДН-15 | 750 | 560 | 842 | 640 | 970 | 1070 | 210,5 | 160 | 4 | 4 | 18 | 16 | 19 | 19 |
| ВВДН-17 | 850 | 630 | 942 | 720 | 1100 | 1200 | 235 | 180 | 4 | 4 | 18 | 16 | 19 | 19 |
| ВД-13,5 | 788 | 510 | 880 | 590 | 1100 | 1176 | 220 | 148 | 4 | 4 | 18 | 16 | 14 | 14 |
| ВД-15,5 | 907 | 580 | 1000 | 662 | 1100 | 1176 | 249 | 165 | 4 | 4 | 26 | 16 | 15 | 14 |
| ВД-17,5Ф | 896 | 338 | 990 | 432 | 830 | 875 | 249 | 169 | 4 | 4 | 18 | 16 | 14 | 14 |
Присоединительные размеры центробежных вентиляторов одностороннего всасывания
Аэродинамические характеристики центробежных вентиляторов одностороннего всасывания
Аэродинамическая характеристика центробежного вентилятора ВДН-15
Аэродинамическая характеристика центробежного вентилятора ВДН-17
Аэродинамическая характеристика центробежного вентилятора ВДН-18
Аэродинамическая характеристика центробежного вентилятора ВДН-19
Аэродинамическая характеристика центробежного вентилятора ВДН-20
Аэродинамическая характеристика центробежного вентилятора ВДН-21
Аэродинамическая характеристика центробежного вентилятора ВДН-22
Аэродинамическая характеристика центробежного вентилятора ВДН-24
Аэродинамическая характеристика центробежного вентилятора ВДН-26Ф
Аэродинамическая характеристика центробежного вентилятора ВДН-28
Аэродинамическая характеристика центробежного вентилятора ВВДН-15
Аэродинамическая характеристика центробежного вентилятора ВВДН-17
Аэродинамическая характеристика центробежного вентилятора ВД-13,5
Аэродинамическая характеристика центробежного вентилятора ВД-15,5
Аэродинамическая характеристика центробежного вентилятора ВД-17,5Ф
