Центробежные дутьевые высоконапорные вентиляторы одностороннего всасывания типа ВВН предназначены для пневматического транспортирования неагрессивных газов. Вентиляторами комплектуются системы газоочистки различных технологических установок, а также системы пылеприготовления паровых стационарных котлов с различной паропроизводительностью, при размалывании твердых невзрывоопасных топлив среднеходными мельницами под наддувом. Допускается работа вентиляторов при запыленности газов твердыми частицами не более 80 г/м3, не отличающимися по абразивности и склонности к налипанию от частиц угольной пыли.
Пуск вентиляторов разрешается при температуре в улитке не ниже -30°С, максимально допустимая температура перемещаемых газов не должна превышать +200°С.
Наши контакты
Технические характеристики центробежных высоконапорных вентиляторов ВВН
| Тип машины | Номинальные аэродинамические параметры при давлении 101300 Па, температуре 100 0С и плотности газов 0,946 кг/м3 на входе в дымосос | Частота вращения n, об/мин | Масса, кг | ||
|---|---|---|---|---|---|
| Производительность, Q, тыс. м3/ч | Полное давление, Pv, даПа | Максимальный КПД | |||
| ВВН 18 | 110 | 1080 | 0,8 | 1500 | 4600 |
| ВВН 20 | 150 | 1350 | 0,8 | 1500 | 5100 |
| Тип машины | A | B | D | H1 | H | h1 | L | l |
|---|---|---|---|---|---|---|---|---|
| ВВН 18 | 1170 | 3100 | 1800 | 1100 | 2125 | 740 | 2900 | 819 |
| ВВН 20 | 1300 | 3450 | 2000 | 1200 | 3040 | 740 | 2990 | 874 |

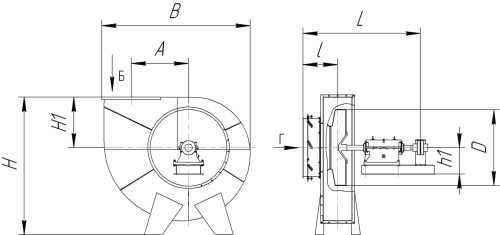

Габаритные размеры центробежных высоконапорных вентиляторов ВВН

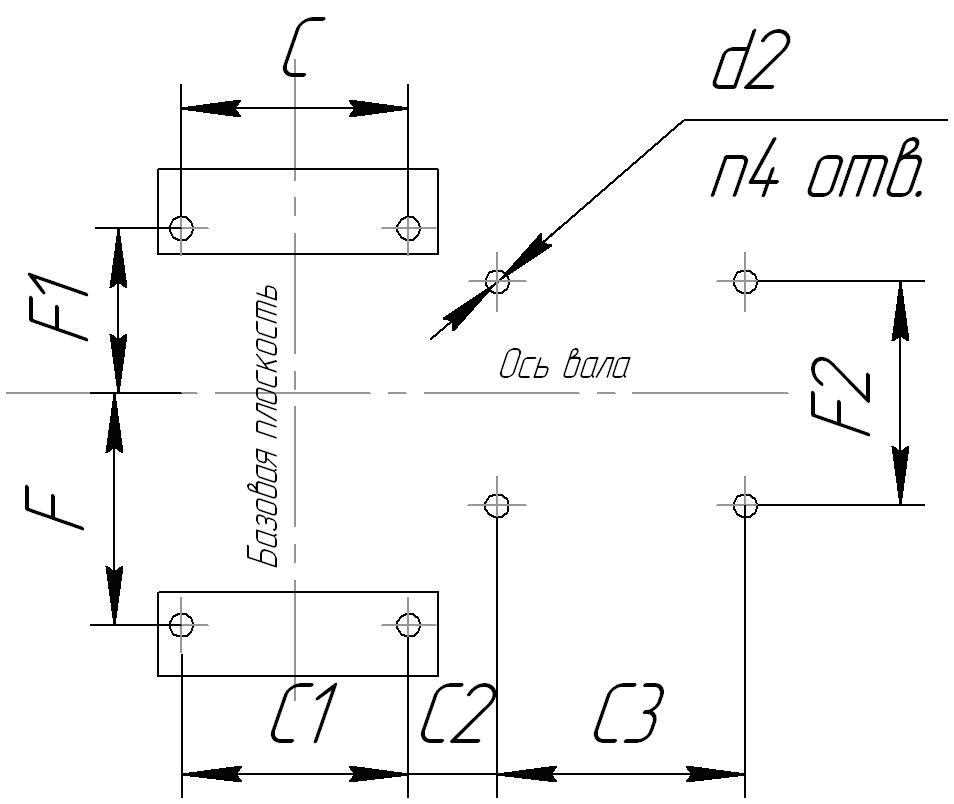

Размеры для крепления центробежных высоконапорных вентиляторов ВВН
| Тип машины | C | C1 | C2 | C3 | F | F1 | F2 | d2 | n4 |
|---|---|---|---|---|---|---|---|---|---|
| ВВН 18 | 400 | 400 | 525 | 920 | 1350 | 1090 | 1050 | 32 | 8 |
| ВВН 20 | 400 | 400 | 555 | 920 | 1520 | 1230 | 1050 | 32 | 8 |
Размеры для крепления центробежных высоконапорных вентиляторов ВВН
Присоединительные центробежных высоконапорных вентиляторов ВВН
| Тип машины1 | a1 | a2 | A1 | A2 | D1 | D2 | t1 | t2 | n1 | n2 | d | n3 | d1 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВВН 18 | 900 | 900 | 1020 | 660 | 1170 | 1280 | 145 | 130 | 7 | 5 | 18 | 24 | 19 | 24 |
| ВВН 20 | 1000 | 600 | 1120 | 700 | 1300 | 1410 | 160 | 140 | 7 | 5 | 18 | 24 | 19 | 24 |
Присоединительные центробежных высоконапорных вентиляторов ВВН
Аэродинамические характеристики центробежного высоконапорного вентилятора ВВН 18
Аэродинамические характеристики центробежного высоконапорного вентилятора ВВН 20
