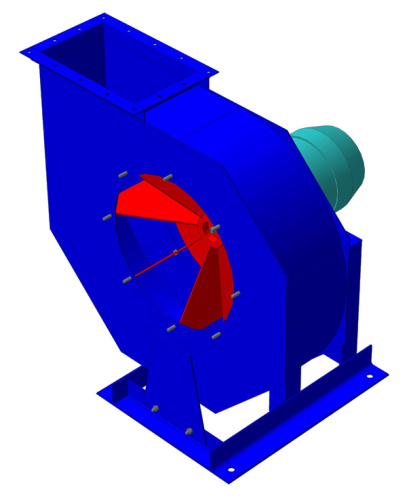

Вентиляторы пылевые радиальные ВРП
Вентилятор радиальный пылевой взрывозащищенный из разнородных металлов ВРП изготавливается в соответствии с ТУ У 29.2-24472991-019:2007.Предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с содержанием пыли и других твердых примесей в количестве не более 1 кг/м3, не содержащих липких веществ и волокнистых материалов.
Температура перемещаемой среды не выше 800С.
Вентилятор выполнен по 1-й схеме согласно ГОСТ 5976-90.
Общая информация о вентиляторах ВРП:
- Одностороннего всасывания
- Корпус спиральный поворотный
- Радиальные лопатки
- Количество лопаток - 8
- Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ У 28.2-37216486-004:2012
Вентилятор ВРП_В изготавливается в соответствии с ТУ У 29.2-00909779-002:2009
- из углеродистой стали
- из нержавеющей стали
- из разнородных материалов
- из алюминиевых сплавов
- из титанових сплавов
Вентиляторы типа ВКР используются
- в системах пылеочистных установок
- в системах пневмотранспорта
- для удаления древесной пыли и стружки от древообрабатывающих станков
- для удаления металлической пыли и стружки от металлообрабатывающих станков
- в других санитарнотехнических и производственных целях
Предназначен для эксплуатации в условиях умеренного климата (У), 2-й категории размещения, по ГОСТ 15150.
Допустимая вибрация вентилятора - до 5 мм/с
Наши контакты
Технические характеристики вентиляторов ВРП
| Обозначение вентилятора | Dk/Dh* | Тип двигателя | Характеристика электродвигателя | Масса вентилятора с двигателем, кг | Масса вентилятора без двигателя, кг | |
|---|---|---|---|---|---|---|
| Установочная мощность Ny, кВт | Частота вращения, 10%, об/мин | |||||
| ВРП-3,15 | 1,0* | АИР80В4 | 1,5 | 1500 | 36,0 | 22,8 |
| АИР80В2 | 2,2 | 3000 | 38,0 | |||
| AMP90L2 | 3,0 | 3000 | 42,5 | |||
| ВРП-4 | 1,0* | AHP100S2 | 4,0 | 3000 | 67,0 | 40,5 |
| AHP100L2* | 5,5 | 3000 | 67,0 | |||
| ВРП-5 | 1,0* | AMP100S4 | 3,0 | 1500 | 101,5 | 78,4 |
| АИР112М4 | 5,5 | 1500 | 127,5 | |||
| ВРП-6,3 | 1,0* | АИР112М4 | 5,5 | 1500 | 172,5 | 123,0 |
| AИP132S4 | 7,5 | 1500 | 188,5 | |||
| Исполнение № 5 | ||||||
| ВРП-6,3 | 1,0* | AИP132S4 | 7,5 | 1500 | 285 | 220 |
| АИР132М4 | 11 | 1500 | 303,5 | |||
| AИP160S4 | 15 | 1500 | 347 | |||
| AИP180S2 | 22 | 3000 | 380 | |||
| ВРП-8 | 1,0* | АИР132М6 | 7,5 | 1000 | 351 | 286 |
| AИP160S4 | 11 | 1000 | 394 | |||
| AИP160S4 | 15 | 1500 | 397 | |||
| AИP160М4 | 18,5 | 1500 | 410 | |||
| AИP180S4 | 22 | 1500 | 440 | |||
| AИP180М4 | 30 | 1500 | 460 | |||
| AИP200М4 | 37 | 1500 | 515 | |||
| AИP200L4 | 45 | 1500 | 540 | |||
* Возможно изготовление с промежуточными диаметрами рабочих колес
Габаритные и присоединительные размеры вентиляторов марки ВРП (Исполнение 1)
| № вентилятора | Hmax | H1 | А | В | Lmax | L1 | D | E | C1 | n | d | a1 | a2 | A1 | A2 | t1 | t2 | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-3,15 | 540 | 210 | 162 | 490 | 428 | 92 | 264 | 215 | 293 | 10 | 8,5 | 190 | 115 | 219 | 150 | 73 | 75 | 3 | 2 |
| ВРП-4 | 663 | 277 | 174 | 619 | 551 | 127 | 336 | 276 | 310 | 10 | 11 | 240 | 145 | 285 | 190 | 95 | 95 | 3 | 2 |
| ВРП-5 | 782 | 320 | 213 | 760 | 590 | 140 | 419 | 348 | 385 | 10 | 11 | 300 | 180 | 340 | 217 | 85 | 73 | 4 | 3 |
| ВРП-6,3. | 1010 | 410 | 328 | 977 | 712 | 170 | 465 | 418 | 470 | 14 | 11 | 378 | 230 | 420 | 270 | 105 | 90 | 4 | 3 |
Габаритные и присоединительные размеры вентиляторов ВРП (Исполнение 1)
Габаритные и присоединительные размеры вентиляторов марки ВРП (Исполнение 5)
| № вентилятора | H | h | А | В | L | D | C | C1 | C2 | C3 | n | d | a1 | a2 | A1 | A2 | t1 | t2 | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-6,3. | 1173 | 410 | 328 | 1835 | 810 | 465 | 144.5 | 1350 | 630 | 125 | 14 | 11 | 378 | 230 | 420 | 270 | 105 | 90 | 4 | 3 |
| ВРП-8 | 1425 | 510 | 386 | 1900 | 965 | 660 | 182 | 1500 | 830 | 163 | 16 | 11 | 480 | 490 | 535 | 351 | 107 | 117 | 5 | 3 |

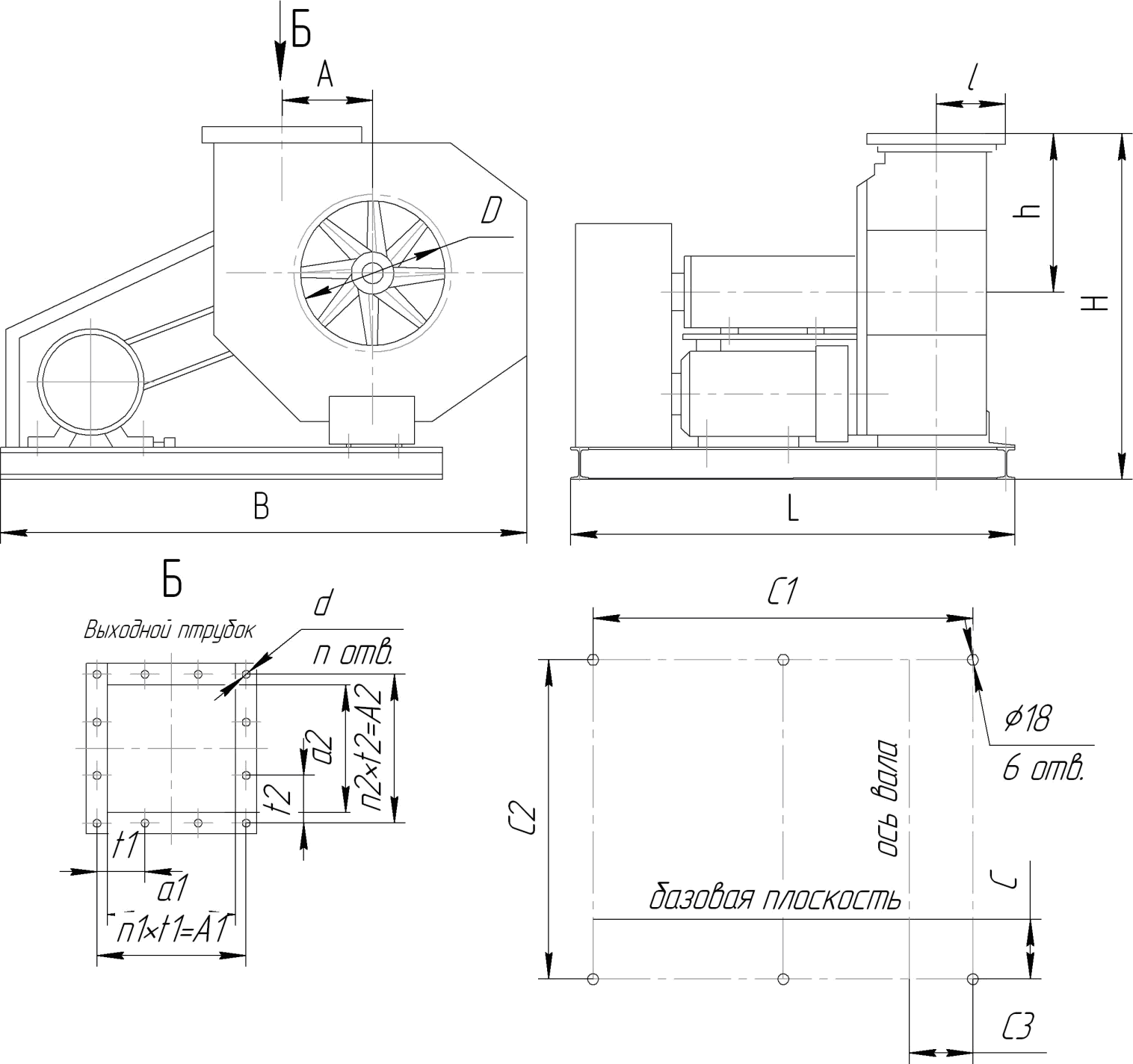

Габаритные и присоединительные размеры вентиляторов ВРП (Исполнение 5)

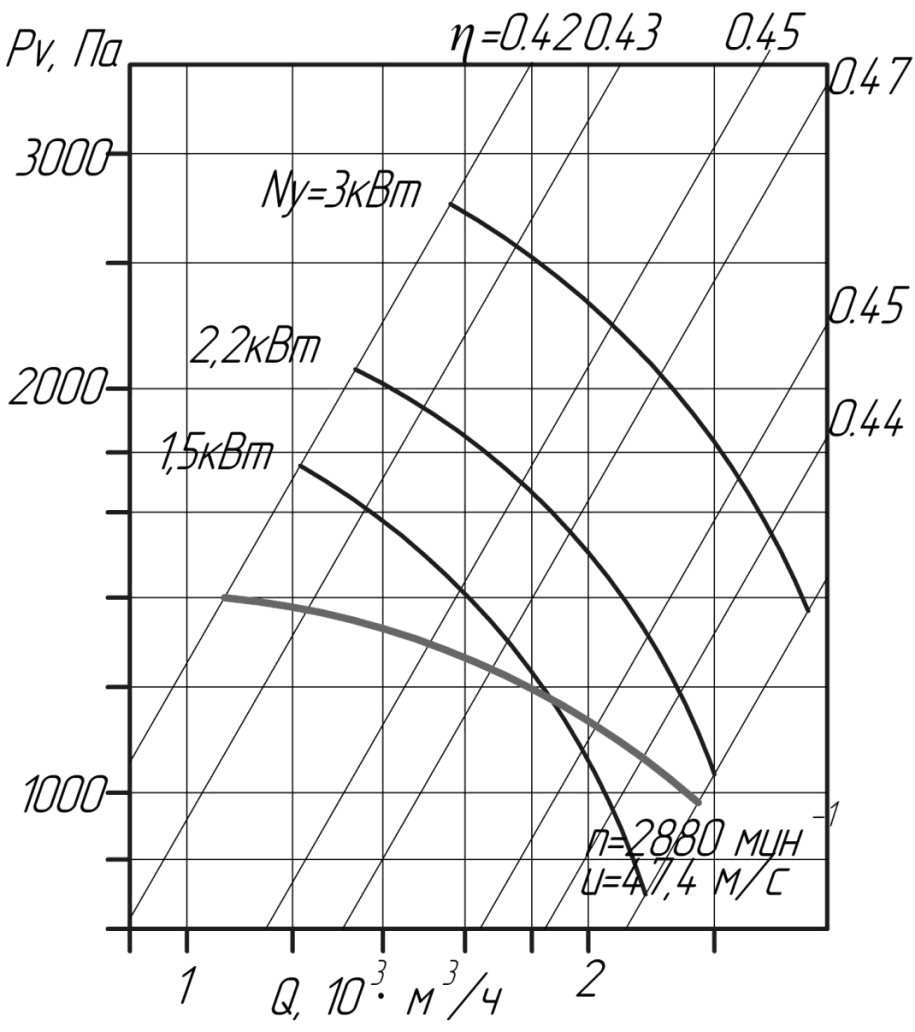

Аэродинамические характеристики вентилятора ВРП №3,15
Аэродинамические характеристики вентилятора ВРП №4
Аэродинамические характеристики вентилятора ВРП №5
Аэродинамические характеристики вентилятора ВРП №6,3(Исполнение 1)

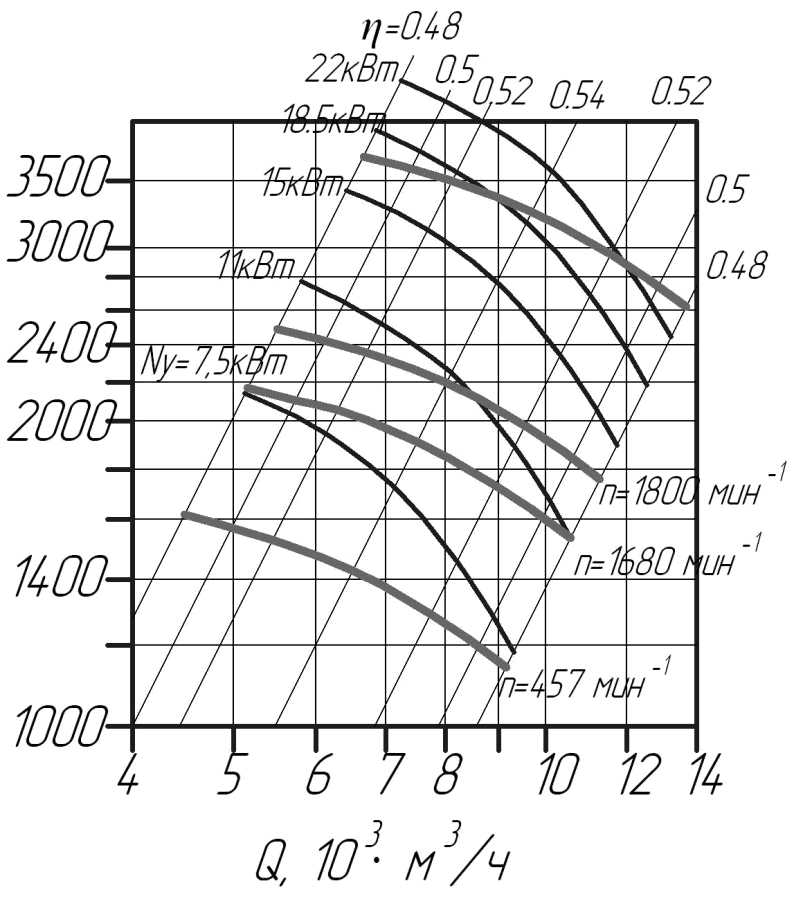

Аэродинамические характеристики вентилятора ВРП №6,3 (Исполнение 5)
Аэродинамические характеристики вентилятора ВРП №8 (Исполнение 5)
