Вентиляторы пылевые среднего давления ВЦП 7-40 (140-40)
Цена действительна только для сайта и может отличаться от цен в розничных точках
Вентиляторы пылевые среднего давления ВЦП 7-40 (140-40)
Вентиляторы типа ВЦП 7-40 предназначен для перемещенияпыле-газообразующих и невзрывоопасных смесей при температуре не выше 80°С, содержание пыли или других твердых частиц не должно превышать нормы в 1кг\м3, при этом должны отсутствовать липкие и волокнистые материалы.Вентиляторы ВЦП 7-40 эксплуатируются в условиях умеренного климата 2-ой или 3-ей категории размещения при температуре от – 40° С до + 40° С. При обеспечении защиты двигателя от атмосферных воздействий допускается использование ВЦП 7-40 в условиях умеренного климата 1-ой категории размещения. При размещении вентилятора в помещении возможно использование двигателя 3-ей категории.
Общие сведенья о вентиляторах ВЦП 7-40:
- Среднее давление
- Односторонние всасывание
- Спиральный поворотный корпус
- Количество лопаток – 6 шт.
- Лопатки загнутые вперед
- Направление вращения – правое или левое
- Вариация размеров от №5 до №8
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-00909779-002:2009:
- из углеродистой стали
- из нержавеющей стали
Вентиляторы ВЦП 7-40 применяются для:
- удаления древесных стружек и опилок
- отсоса металлической пыли от станков
- при производстве круп
- удаления шлаков при сварочном производстве
- в системах пневмотранспорта
- в системах отбора запыленного воздуха при производстве цемента
- для других производственных и санитарно-гигиенических целей
Наши контакты
Технические характеристики вентиляторов ВЦП 7-40
| Типоразмер вентилятора | D\ Dh | Двигатель | Частота вращения рабочего колеса, об\мин | Параметры в раб. зоне | Масса вентилятора не более, кг | ||
|---|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | Производительн. тис. м3\час | Полное давление, Па | ||||
| №5 | 5 | АИР112М4 | 5.5 | 1810 | 2,7-6,2 | 1600-1220 | 470 |
| АИР112М4 | 2030 | 3,0-5,2 | 2000-1840 | ||||
| АИР132S4 | 7.5 | 3,0-7,3 | 2000-1600 | ||||
| АИР132S4 | 11 | 2285 | 3,4-5,8 | 2550-2350 | |||
| АИР132М4 | 3,4-8,0 | 2550-2000 | |||||
| АИР132М4 | 15 | 2575 | 3,7-7,2 | 3250-2700 | |||
| АИР160S4 | 3,7-9,0 | 3250-2450 | |||||
| №6,3 | 5 | АИР132М4 | 11 | 1615 | 6,3-10,5 | 2100-1800 | 560 |
| АИР160S4 | 15 | 1810 | 7,0-11,0 | 2600-2300 | |||
| АИР160М4 | 18,5 | 7,0-13,5 | 2600-2100 | ||||
| АИР160М4 | 2040 | 8,0-10,4 | 3300-2100 | ||||
| АИР180S4 | 22 | 8,0-13,2 | 3300-2900 | ||||
| №8 | 5 | АИР160М4 | 18,5 | 1450 | 8,0-16,0 | 2600-22 | 750 |
| АИР180S4 | 22 | 8,0-19,0 | 2600-1950 | ||||
| АИР180S4 | 1615 | 8,7-14,0 | 3200-2900 | ||||
| АИР180М4 | 30 | 8,7-22,0 | 3200-2450 | ||||
| АИР180М4 | 1810 | 10,0-15,5 | 4000-3600 | ||||
| АИР200М4 | 37 | 1615 | 8,7-22,5 | 3200-2350 | 870 | ||
| АИР200М4 | 1810 | 10,0-20,0 | 4000-3400 | ||||
| АИР200М4 | 45 | 10,0-25,0 | 4000-2900 | ||||
Габаритные и присоединительные размеры вентиляторов ВР280-46 (исполнение 5)
| № вентилятора | B | b | Lmax | l | H | h | S | D | D1 | d | n | Б1 | Б2 | В1 | В2 | d2 | Д1×n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦП 7-40-5 | 770 | 250 | 825 | 242 | 830 | 530 | 1263 | 300 | 342 | 11 | 12 | 305 | 308 | 346 | 344 | M10 | 100×3 |
| ВЦП 7-40-6,3 | 900 | 288 | 915 | 296 | 960 | 627 | 1563 | 360 | 360 | 11 | 12 | 360 | 360 | 402 | 413 | M10 | 100×4 |
| ВЦП 7-40-8 | 1210 | 378 | 1250 | 338 | 1280 | 720 | 2130 | 467 | 467 | 11 | 12 | 480 | 480 | 540 | 543 | M10 | 100×5 |
| № вентилятора | Д2×n2 | Д3×n3 | с1 | с2 | с3 | с4 | с5 | с6 | с7 | с8 | с9 | с10 | d3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦП 7-40-5 | 100×3 | 100×3 | 545 | 555 | 165 | 73 | 545 | 495 | 670 | 83 | 465 | 112 | 18 |
| ВЦП 7-40-6,3 | 100×2 | 100×2 | 585 | 585 | 215 | 82 | 635 | 565 | 670 | 175 | 465 | 160 | 18 |
| ВЦП 7-40-8 | 100×4 | 100×4 | 850 | 850 | 300 | 57 | 935 | 720 | 1040 | 269 | 670 | 236 | 18 |
Габаритные и присоединительные размеры вентиляторов ВЦП 7-40 (Исполнение 5)

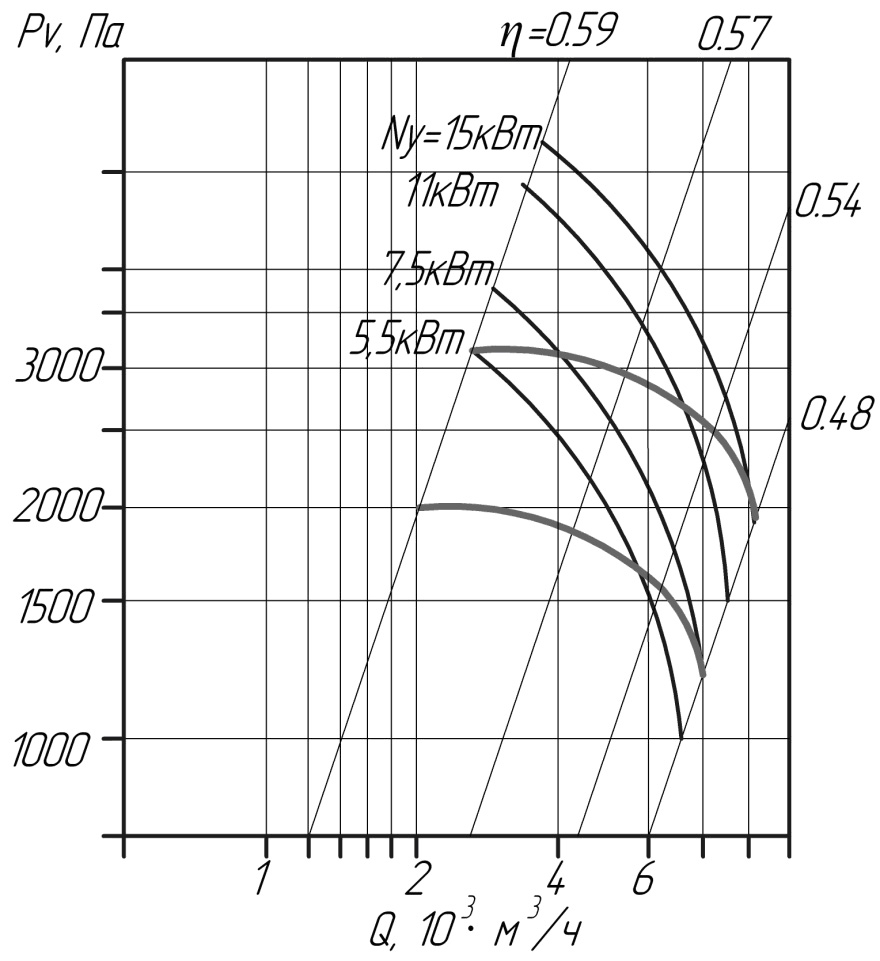

Аэродинамические характеристики вентилятора ВЦП 7-40

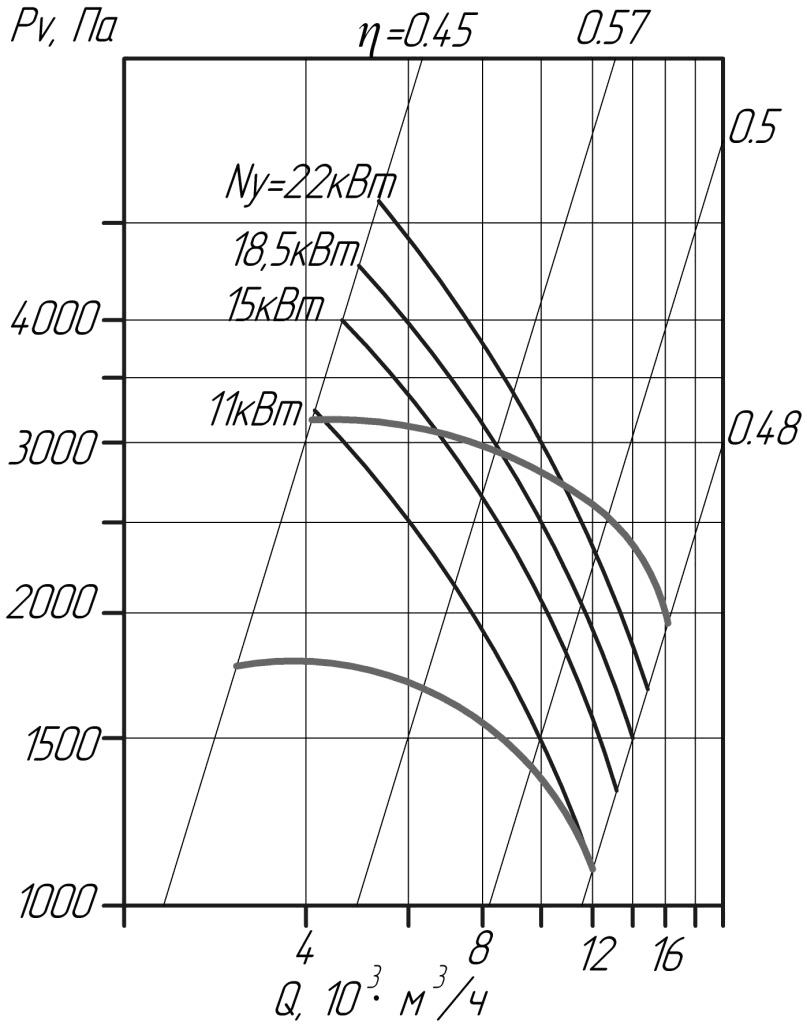

Аэродинамические характеристики вентилятора ВЦП 7-40 №6,3
Аэродинамические характеристики вентилятора ВЦП 7-40 №8
