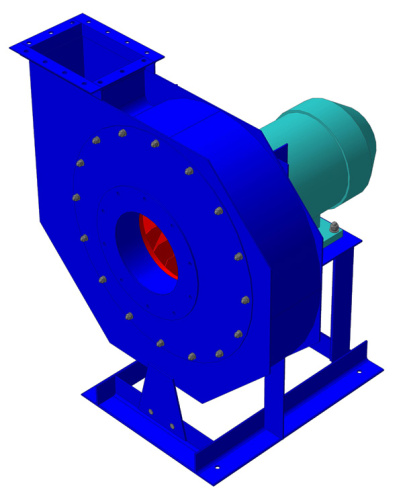

Общая информация о центробежных вентиляторах ВЦ6-28:
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения - правое и левое
- Прямой и ременной привод
Вентиляторы можно эксплуатировать в макроклиматических районах с умеренным «У» и тропическим «Т» климатом 2-й и 3-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от – 40 °С до + 40 °С ( + 45°С для вентиляторов тропического исполнения).
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-00909779-002:2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Вентиляторы ВЦ6-28 применяются:
- в системах промышленной вентиляции
- в системах кондиционирования воздуха
- для других санитарно-производственных целей
Наши контакты
Технические характеристики вентиляторов ВЦ6-28
| Типоразмер вентилятора |
Исполнение |
Двигатель
|
Параметры в рабочей зоне |
Масса, (без двигателя)кг | |||
|---|---|---|---|---|---|---|---|
|
Типоразмер |
Мощность N, кВт |
Частота вращения вала n-1, об/мин |
Производител. Q, тыс. 103 м3/час |
Полное давление P, 103 Па
| |||
| №4 |
1 |
АИР100S2 |
4.0 |
3000 |
0,34-0,7 |
2010-1790 |
65 |
|
АИР100L2 |
5.5 |
0,46-0,95 |
2550-1910 |
||||
|
№5 |
1 |
АИР112М2 |
7.5 |
3000 |
2,1-4,6 |
4540-4180 |
80 |
|
АИР132М2 |
11 |
2,8-5,2 |
4620-4100 |
||||
|
5 |
АИР80А4 |
1,1 |
1500 |
0,1-0,65 |
995-1050 |
110 |
|
|
АИР100S2 |
4,0 |
3000 |
0,2-0,65 |
4150-4360 |
|||
|
АИР100L2 |
5,5 |
0,2-1 |
4140-4385 |
||||
|
АИР112М2 |
7,5 |
0,2-1,4 |
4220-4470 |
||||
|
АИР132М2 |
11 |
0,2-1,4 |
4240-4485 |
||||
|
№6,3 |
1 |
АИР160S2 |
15 |
3000 |
4,2-6,7 |
6100-6100 |
182 |
|
АИР160М2 |
18 |
4,8-7,0 |
6300-6250 |
||||
|
АИР180S2 |
22 |
4,3-7,1 |
7700-6500 |
||||
|
АИР180M2 |
30 |
4,8-9,6 |
7600-5900 |
||||
|
5 |
АИР132М2 |
11 |
3000 |
4,2-7,0 |
4700-3800 |
336 |
|
|
АИР160S2 |
15 |
3,8-8,6 |
4900-3200 |
||||
|
АИР160М2 |
18.5 |
3,2-7,8 |
5900-5100 |
||||
|
АИР180S2 |
22 |
3,2-8,7 |
5900-4900 |
||||
|
АИР180M2 |
30 |
3,5-9,8 |
7600-6300 |
||||
|
№8 |
1 |
АИР160S4 |
15 |
1500 |
5,3-10,2 |
3800-3600 |
540 |
|
АИР160М4 |
18.5 |
5,3-12,6 |
4700-4600 |
||||
|
АИР180S4 |
22 |
5,7-12,9 |
4650-4000 |
||||
|
5 |
АИР180S4 |
22 |
1500 |
4,3-12,0 |
4400-3500 |
645 |
|
|
АИР180M4 |
30 |
4,7-13,5 |
5200-4300 |
||||
|
АИР200M2 |
37 |
3000 |
5,5-13,0 |
7000-6200 |
|||
|
АИР200L2 |
45 |
6,0-11,5 |
8500-7900 |
||||
|
АИР225М2 |
55 |
6,0-16,5 |
8500-6700 |
||||
|
№9 |
1 |
АИР132М2 |
11 |
1000 |
|
|
- |
|
АИР160S2 |
15 |
|
|
||||
|
АИР160М2 |
18,5 |
|
|
||||
|
АИР180S2 |
22 |
1500 |
1,8-7,3 |
1805-1700 |
|||
|
АИР180M2 |
30 |
2,6-10,5 |
4200-3700 |
||||
|
№10 |
1 |
АИР225M6 |
37 |
1000 |
5,1-18,0 |
6900-8200 |
700 |
|
АИР250S4 |
75 |
1500 |
6,1-37,0 |
7200-9200 |
|||
|
5 |
АИР180S4 |
22 |
1500 |
0,9-4 |
4265-4515 |
- |
|
|
АИР180M4 |
30 |
0,9-5,6 |
4275-4525 |
||||
|
АИР200M4 |
37 |
0,9-5,6 |
4295-4545 |
||||
|
АИР200L4 |
45 |
0,9-5,6 |
4300-4550 |
||||
|
№12,5 |
1 |
АИР200M6 |
22 |
1000 |
2,5-5,9 |
3110-2720 |
- |
|
АИР200L4 |
30 |
2,5-7,2 |
3110-2200 |
||||
|
5 |
АИР200M6 |
22 |
1000 |
1,2-5,9 |
2940-3115 |
- |
|
|
АИР200L6 |
30 |
1,2-7,2 |
2955-3130 |
||||
|
АИР225М6 |
37 |
1,2-7,3 |
2975-3150 |
||||
|
АИР250S4 |
75 |
1500 |
1,8-8,7 |
6770-7170 |
|||
|
АИР250М4 |
90 |
1,8-13 |
6760-7160 |
||||
|
АИР280S4 |
110 |
1,8-10,8 |
6630-7015 |
||||
|
АИР280M4 |
132 |
1,8-10,8 |
6630-7015 |
||||
Габаритные и присоединительные размеры вентиляторов марок ВЦ6-28 (Исполнение 1)
| № вентилятора | A | E | C | D | d | d1 | d2 | Lmax | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 253 | 160 | 120 | 9 | 10 | 16 | 565 | 104 | 400 | - | 51 | |
| 5 | 312 | 200 | 150 | 200 | 9 | 10 | 16 | 715 | 115 | 220 | 220 | 26 |
| 6,3 | 398 | 250 | 190 | 250 | 12 | 12 | 16 | 860 | 134 | 645 | - | 56 |
| 8 | 503 | 320 | 240 | 320 | 12 | 12 | 18 | 898 | 186 | 645 | - | 46 |
| 9 | 558 | 360 | 270 | 13 | 14 | 18 | 933 | 175 | 700 | - | 63 | |
| 10 | 620 | 400 | 300 | 400 | 13 | 14 | 18 | 1190 | 228 | 300 | 490 | 78 |
| 12,5 | 785 | 500 | 375 | 500 | 13 | 14 | 24 | 1260 | 368 | 380 | 470 | 120 |
Продолжение таблицы Габаритные и присоединительные размеры вентиляторов марок ВЦ6-28 (Исполнение 1)
| № вентилятора | L5 | h | t1 | t2 | T1 | T2 | T3 | T4 | N | N1 | N2 | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 300 | 400 | 100 | 85 | 200 | 170 | 210 | 170 | 8 | 8 | 4 | 1 | 2 |
| 5 | 340 | 550 | 100 | 93 | 100 | 186 | 235 | 186 | 10 | 10 | 6 | 1 | 2 |
| 6,3 | 468 | 650 | 100 | 78 | 100 | 234 | 290 | 234 | 10 | 12 | 4 | 1 | 3 |
| 8 | 595 | 781 | 90 | 90 | 360 | 90 | 360 | 280 | 12 | 14 | 4 | 4 | 1 |
| 9 | 710 | 900 | 100 | 100 | 400 | 310 | 400 | 310 | 14 | 14 | 4 | 4 | 1 |
| 10 | 810 | 970 | 110 | 110 | 440 | 110 | 440 | 350 | 14 | 14 | 6 | 4 | 1 |
| 12,5 | 950 | 1190 | 100 | 100 | 400 | 300 | 560 | 440 | 16 | 22 | 6 | 4 | 3 |

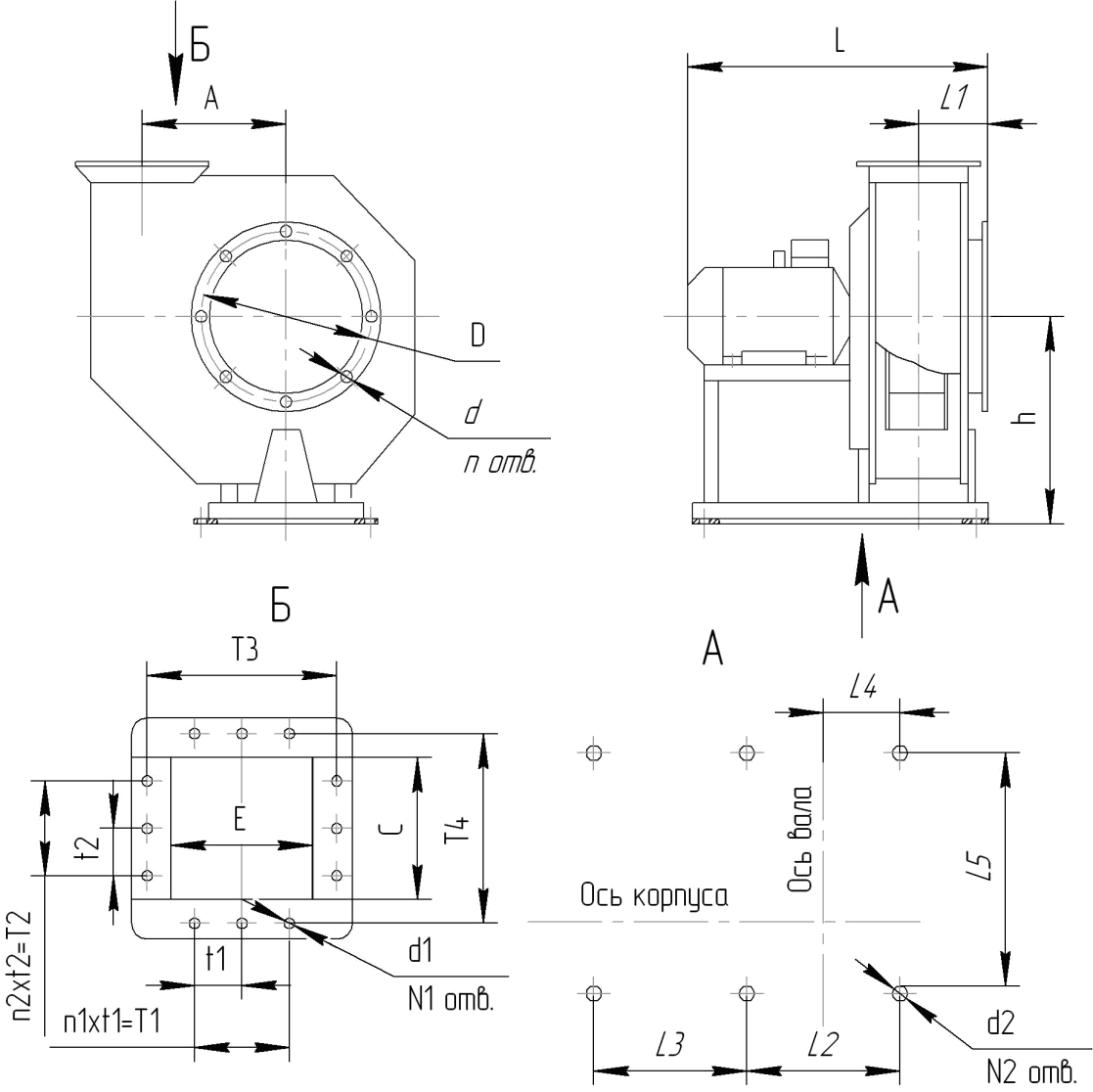

Габаритные и присоединительные размеры вентиляторов ВЦ6-28 (Исполнение 1)
Габаритные и присоединительные размеры вентиляторов марок ВЦ6-28 (Исполнение 5)
| № вентилятора | A | A2 | E | C | D | d | d1 | d2 | Lmax | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 312 | 920 | 200 | 150 | 200 | 9 | 10 | 16 | 735 | 115 | 320 | 740 | 610 |
| 6,3 | 398 | 1134 | 250 | 190 | 250 | 12 | 12 | 16 | 790 | 134 | 440 | 890 | 650 |
| 8 | 503 | 1315 | 320 | 240 | 320 | 12 | 12 | 18 | 875 | 186 | 590 | 1000 | 690 |
| 10 | 620 | 1485 | 400 | 300 | 400 | 13 | 14 | 18 | 992 | 228 | 780 | 1070 | 774 |
| 12,5 | 785 | 1730 | 500 | 375 | 500 | 13 | 14 | 24 | 1170 | 368 | 930 | 1240 | 850 |
Продолжение таблицы Габаритные и присоединительные размеры вентиляторов марок ВЦ6-28 (Исполнение 5)
| № вентилятора | L5 | L6 | h | t1 | t2 | T1 | T2 | T3 | T4 | N | N1 | n1 | n2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 98 | 161 | 550 | 100 | 93 | 100 | 186 | 235 | 186 | 10 | 10 | 1 | 2 |
| 6,3 | 128 | 221 | 650 | 100 | 78 | 100 | 234 | 290 | 234 | 10 | 12 | 1 | 3 |
| 8 | 156 | 296 | 810 | 90 | 90 | 360 | 90 | 360 | 280 | 12 | 14 | 4 | 1 |
| 10 | 187 | 392 | 970 | 110 | 110 | 440 | 110 | 440 | 350 | 14 | 14 | 4 | 1 |
| 12,5 | 227 | 467 | 1190 | 100 | 100 | 400 | 300 | 560 | 440 | 16 | 22 | 4 | 3 |

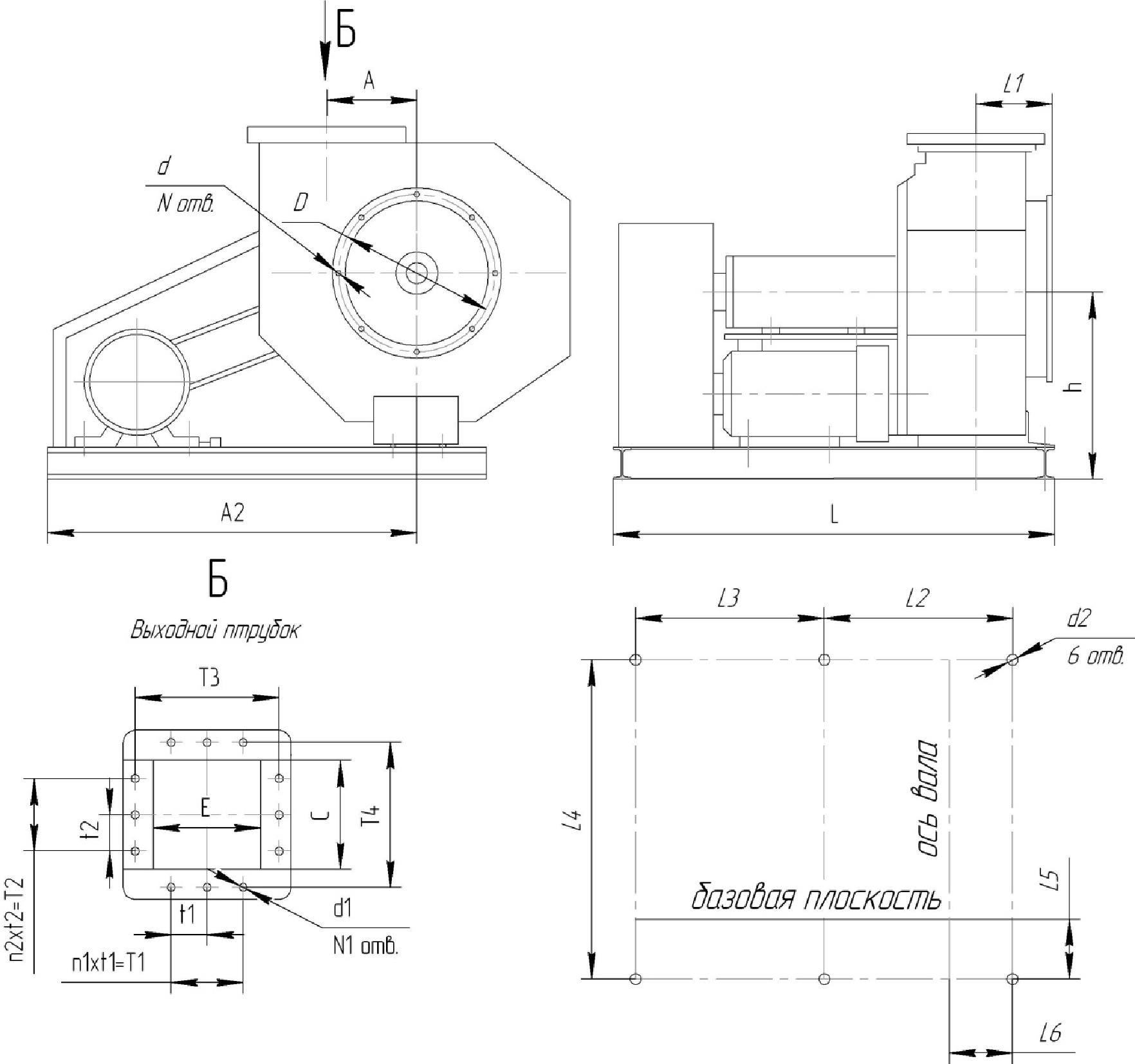

Габаритные и присоединительные размеры вентиляторов ВЦ6-28 (Исполнение 5)

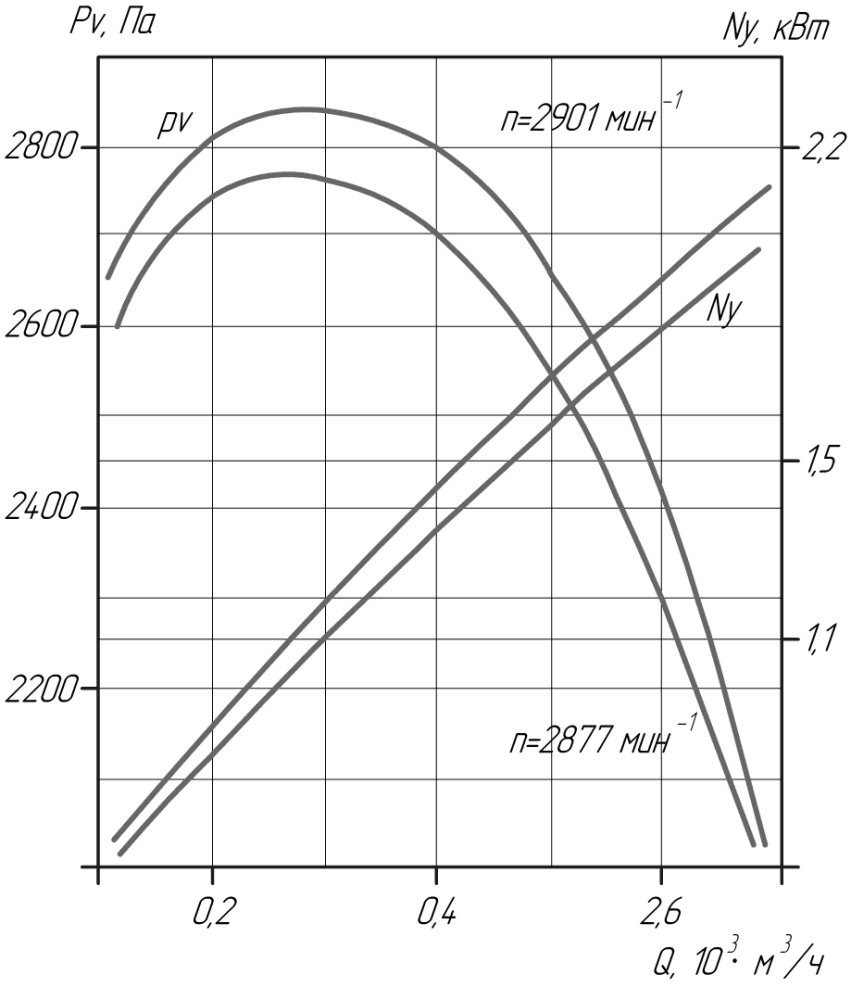

Аэродинамические характеристики вентиляторов ВЦ6-28 №4 (исполнение 1)

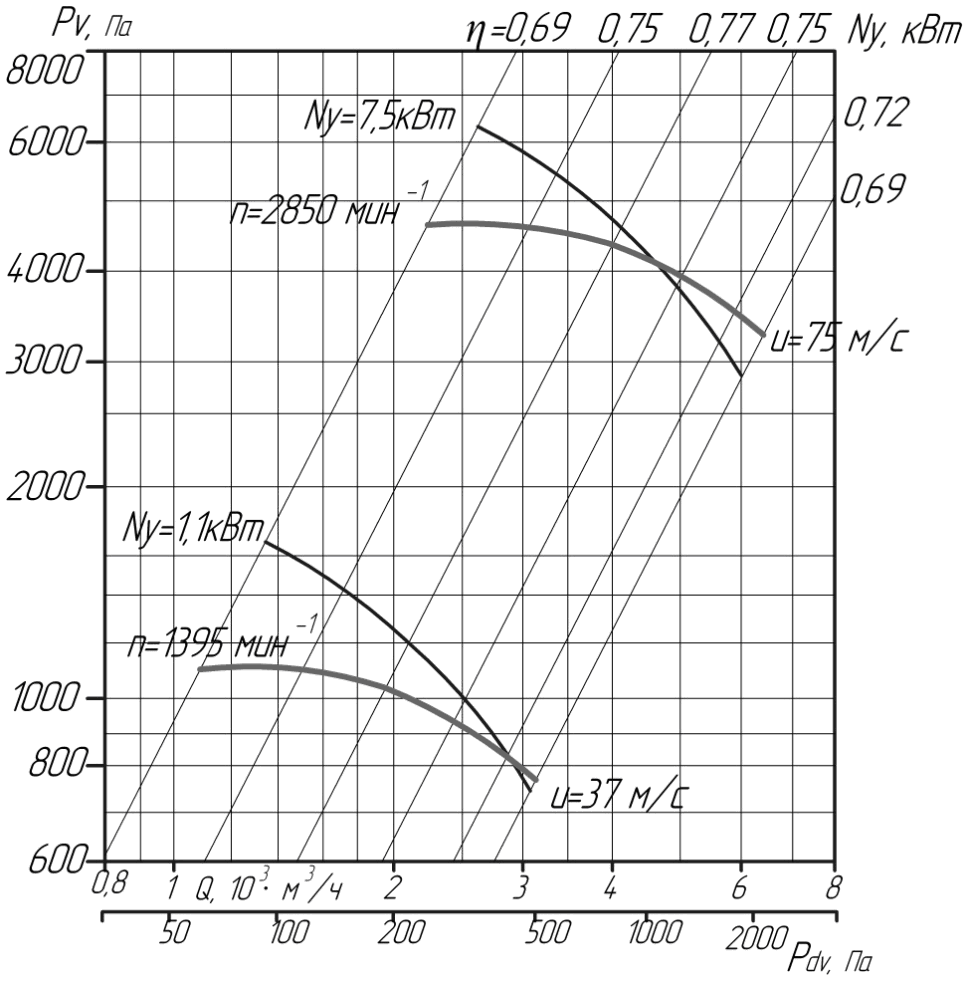

Аэродинамические характеристики вентиляторов ВЦ6-28 №5 (исполнение 1 и 5)

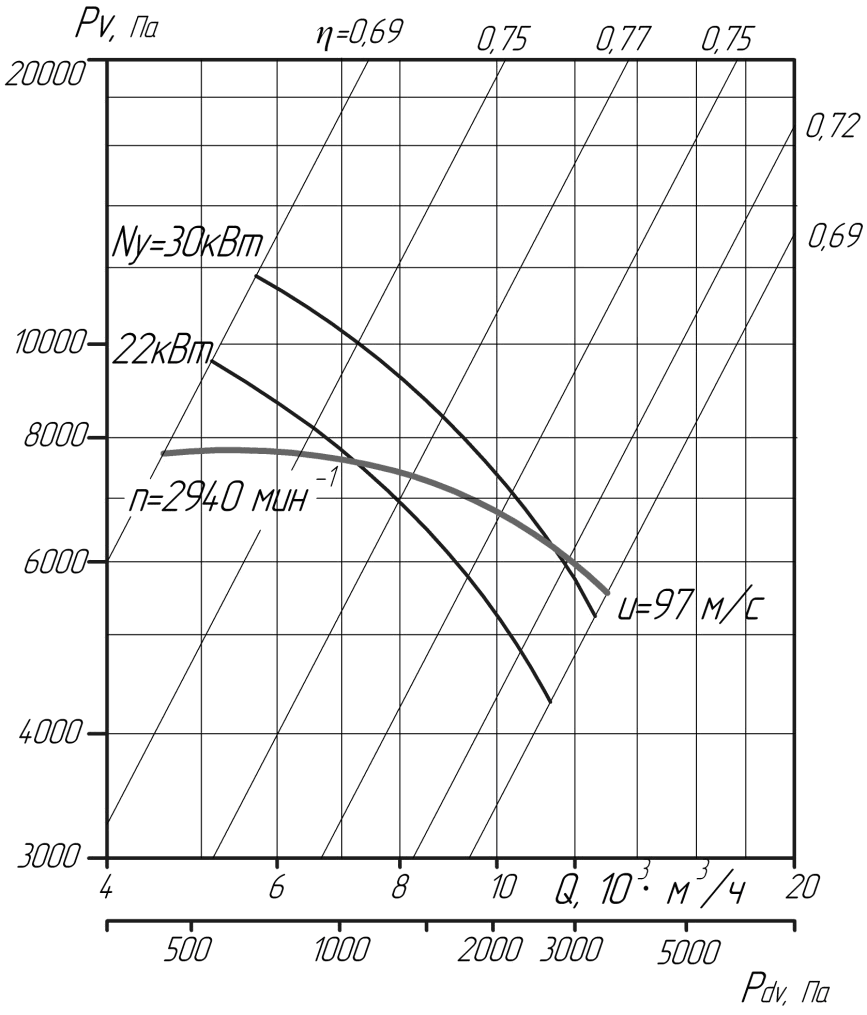

Аэродинамические характеристики вентиляторов ВЦ6-28 №6,3 (исполнение 1)

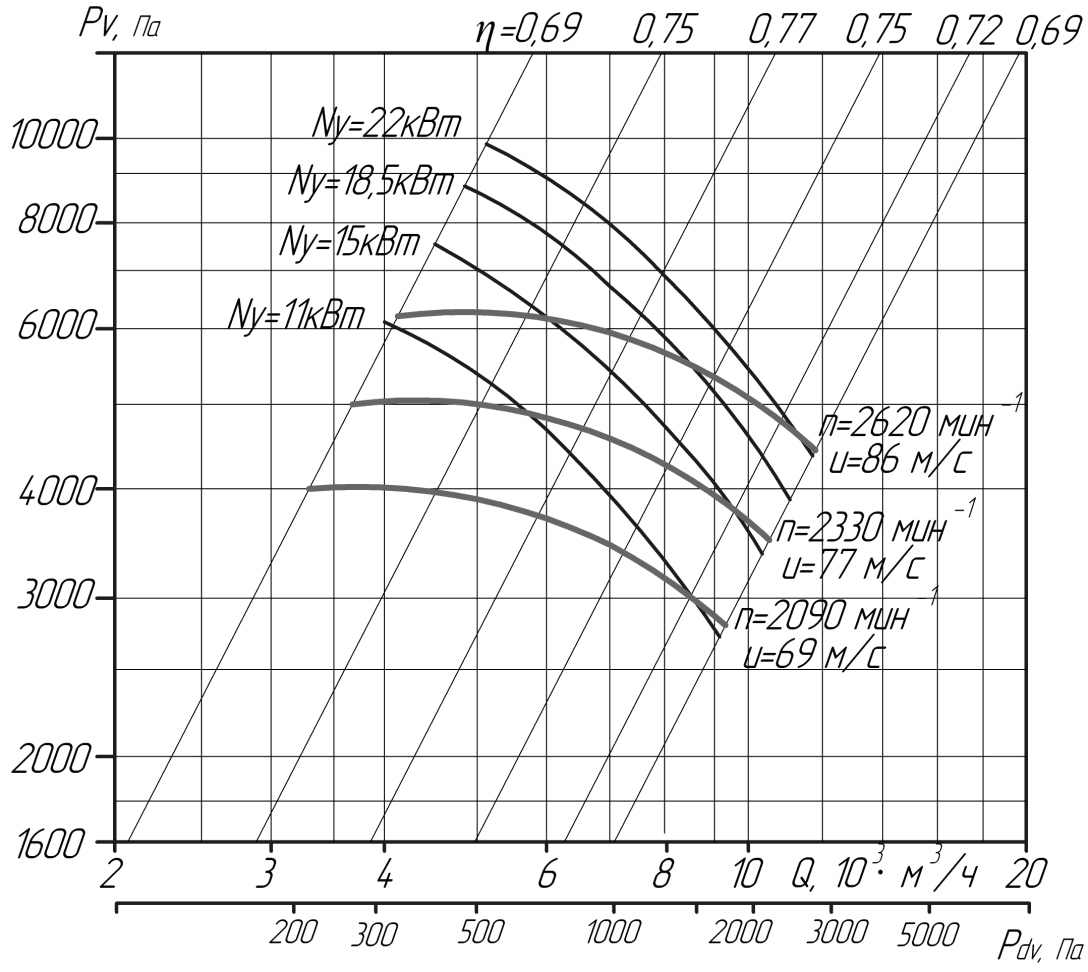

Аэродинамические характеристики вентиляторов ВЦ6-28 №6,3 (исполнение 5)

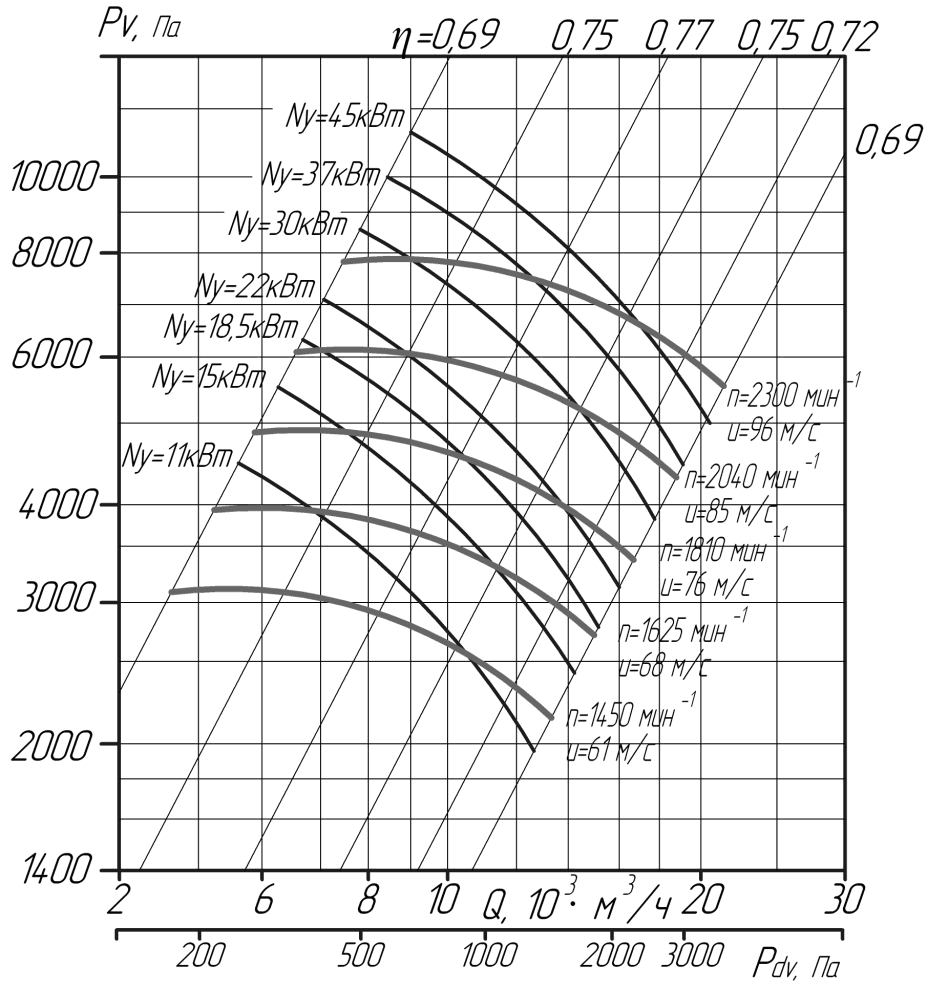

Аэродинамические характеристики вентиляторов ВЦ6-28 №8 (исполнение 5)

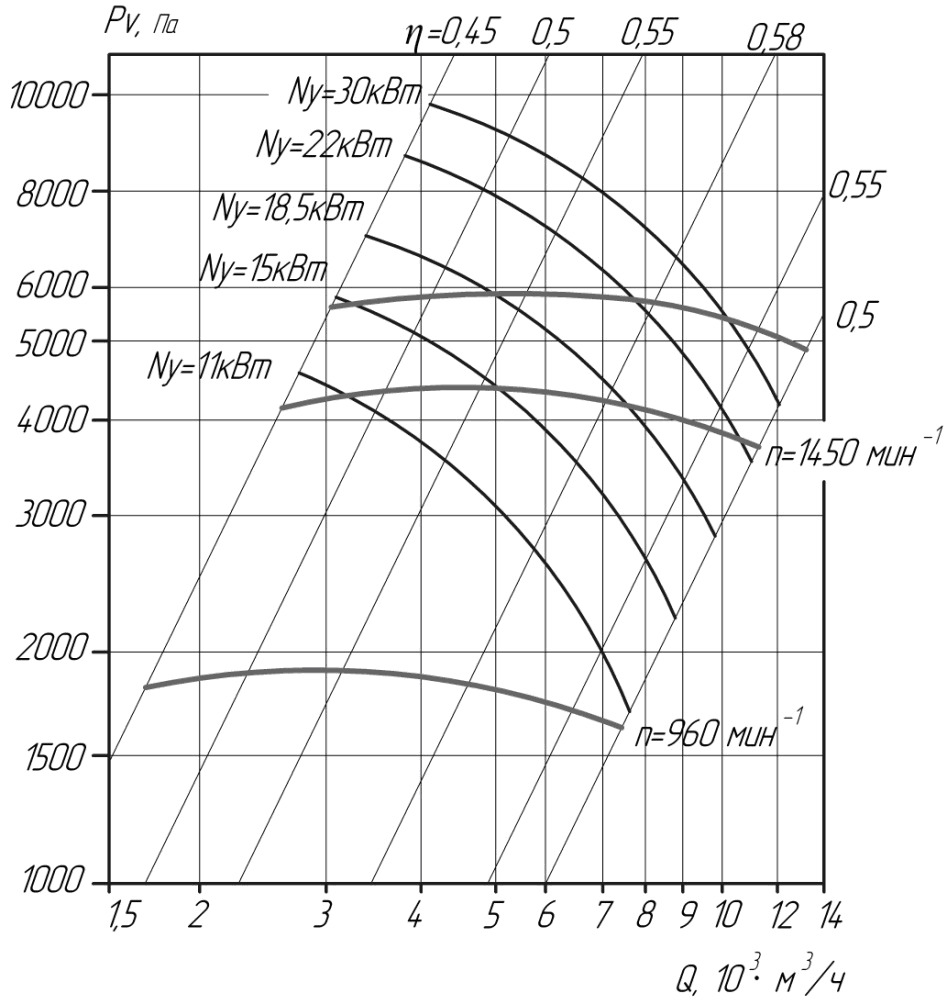

Аэродинамические характеристики вентиляторов ВЦ6-28 №9 (исполнение 1)

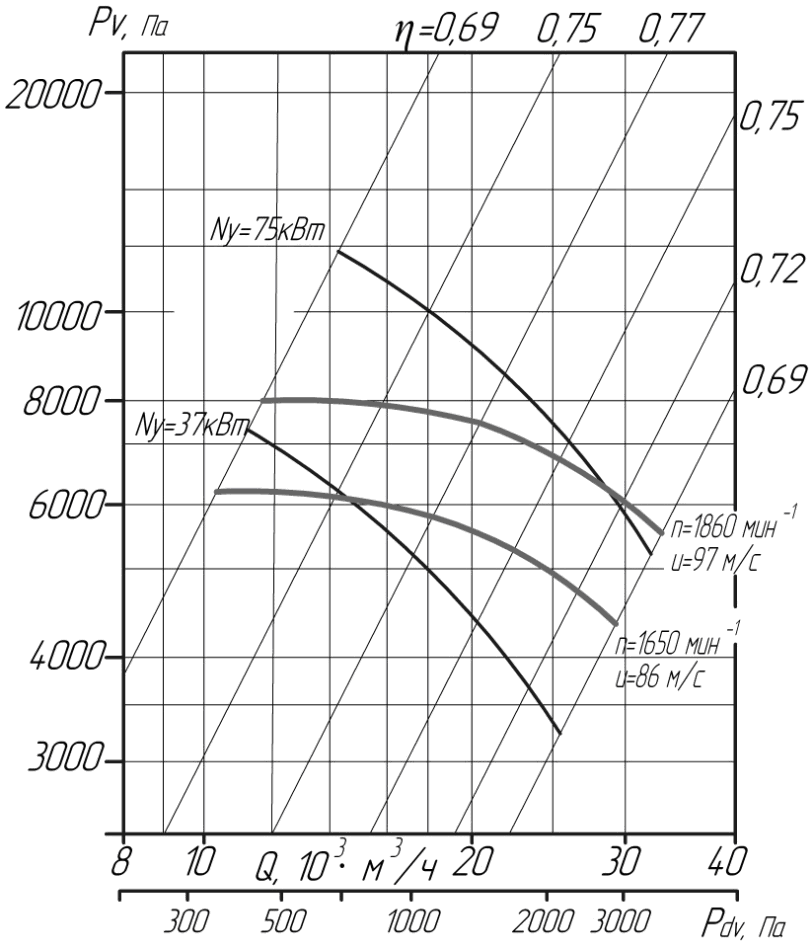

Аэродинамические характеристики вентиляторов ВЦ6-28 №10 (исполнение 1)

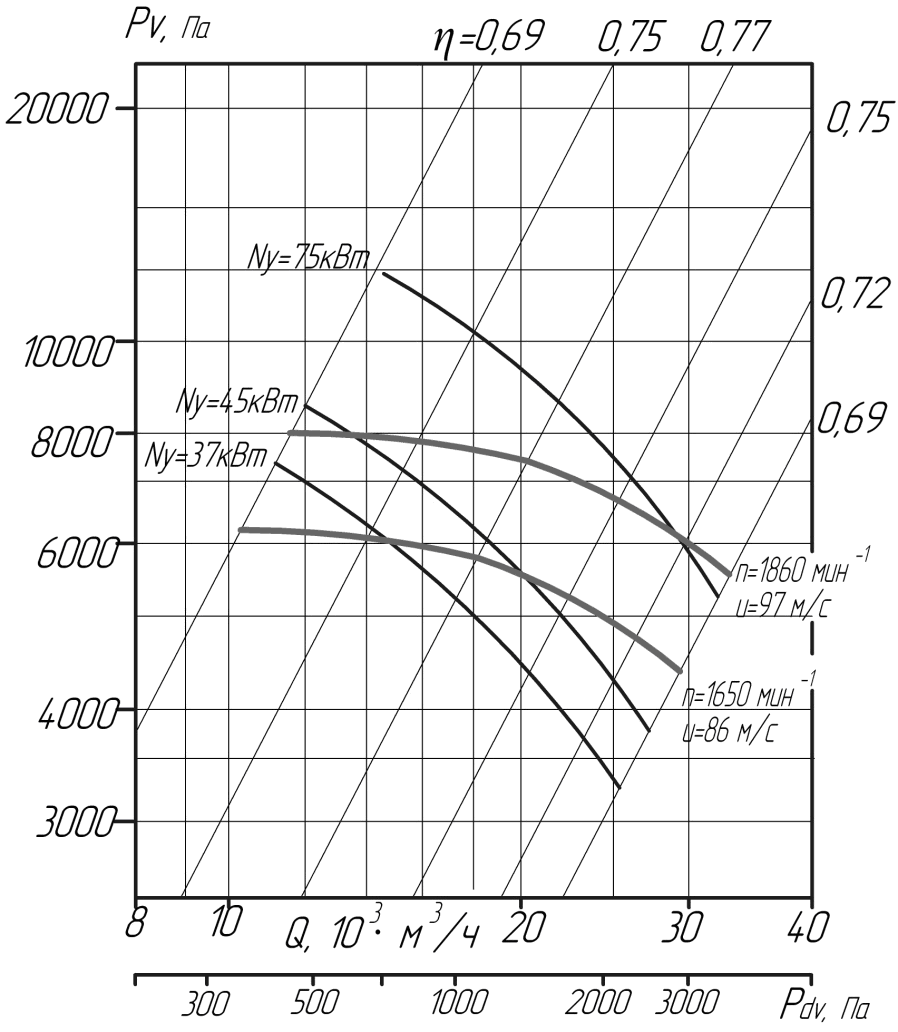

Аэродинамические характеристики вентиляторов ВЦ6-28 №10 (исполнение 5)

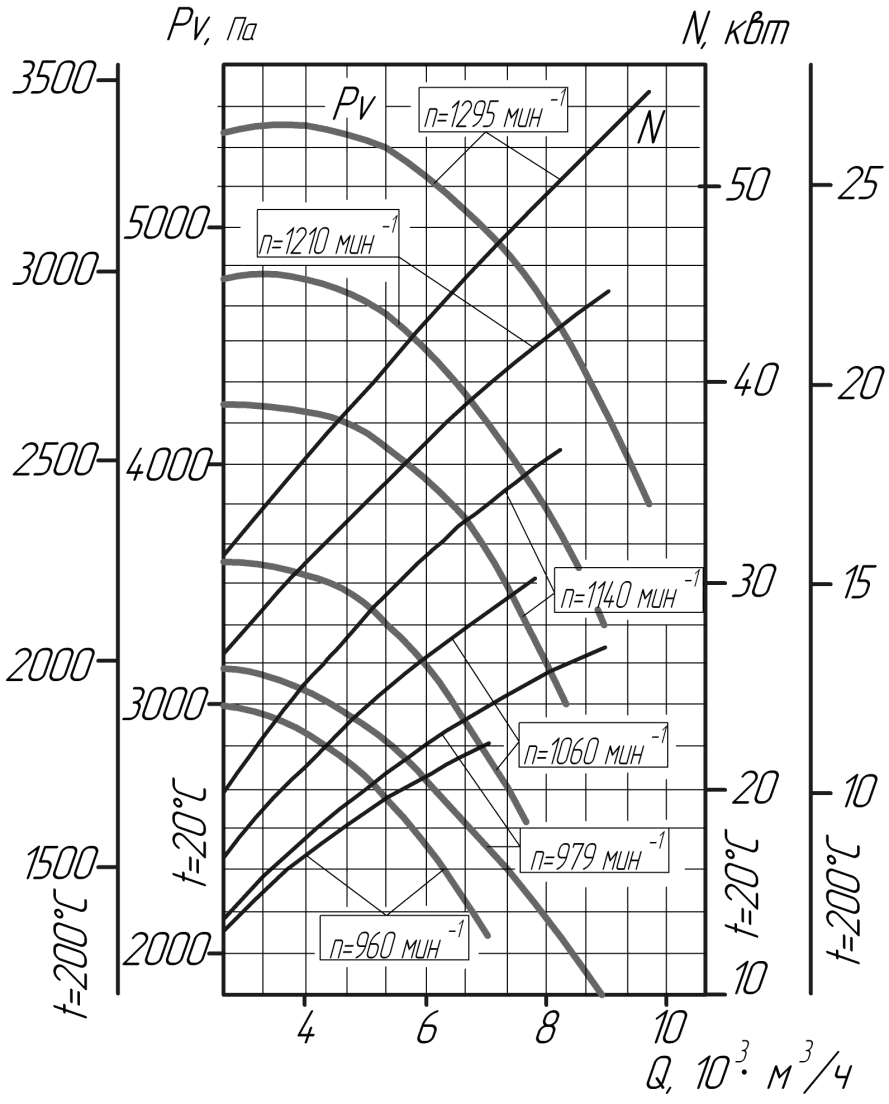

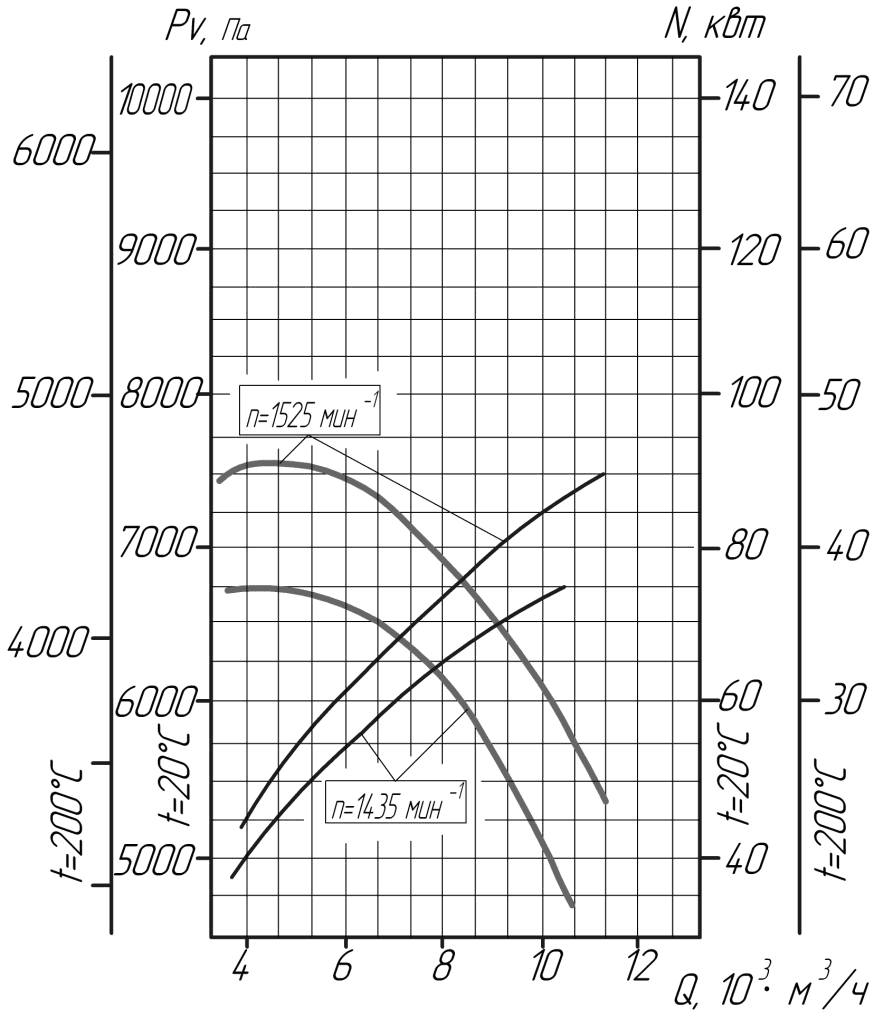

Аэродинамические характеристики вентиляторов ВЦ6-28 №12,5 (исполнение 5)
