Вентиляторы ВЦ 10-28 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до +80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количествах более 0,1 г/м3.
Вентиляторы можно эксплуатировать в макроклиматических районах с умеренным «У» и тропическим «Т» климатом 2-й категории размещения по ГОСТ 15150-69. При обеспечении защиты электродвигателя от атмосферных осадков, допускается эксплуатировать вентиляторы в условиях умеренного климата 1-й категории размещения. Температура окружающей среды от –40 °С до +40 °С
( + 45°С для вентиляторов тропического исполнения).
Общая информация о центробежных вентиляторах ВЦ 10-28:
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 48
- Направление вращения - правое и левое
- Прямой и ременной привод
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-00909779-002:2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных металлов
- из алюминиевых сплавов
Вентиляторы ВЦ 10-28 применяются:
- в системах промышленной вентиляции
- в вентиляционных системах зерновых элеваторов и глубоких шахт
- для подачи воздуха в установки пневмотранспорта эжекционного типа
- для подачи воздуха в вагранки, печи
- для подачи сжатого воздуха в форсунку сжигания жидкого топлива в зерносушилках
- для других санитарно-производственных целей
Допустимая вибрация вентилятора – до 5 мм/с
Наши контакты
Технические характеристики вентиляторов ВЦ 10-28
| Типоразмер вентилятора | Исполнение | Двигатель | Частота вращения рабочего колеса n, об/мин | Параметры в рабочей зоне | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| Мощность N, кВт | Частота вращения вала n-1, об/мин | Производител. Q, тыс. 103 м3/час | Полное давление P, 103 Па | ||||
| №2 | 1 | 0,55 | 3000 | - | - | - | - |
| 0,75 | - | - | - | ||||
| №2,5 | 1 | 0,75 | 3000 | 2840 | 0,75 | 1,3 | 24,1 |
| 1,1 | 2810 | 0,9 | 1,86 | ||||
| 1,5 | 2850 | 0,98 | 2,3 | ||||
| 2,2 | 2850 | 1,13 | 2,8 | ||||
| №2,8 | 1 | 2,2 | 3000 | 2850 | 1,4 | 2 | - |
| 3,0 | 2840 | 1,7 | 3,2 | ||||
| №3,15 | 1 | 3,0 | 3000 | 2850 | 1,8 | 2,7 | 53,0 |
| 4,0 | 2850 | 1,95 | 3,2 | ||||
| №4 | 1 | 2,2 | 1500 | 1425 | 2,35 | 1,9 | 61,3 |
| 11 | 3000 | 2850 | 4,25 | 6 | 120,2 | ||
| №5 | 1 | 5,5 | 1500 | 1450 | 4,35 | 2,2 | 104,7 |
| 37 | 3000 | 2940 | 6,81 | 7,4 | 290,7 | ||
Габаритные и присоединительные размеры вентиляторов марок ВЦ 10-28 №2-3,15
| № вентилятора | А | А1 | А2 | A3 | а | а1 | а2 | В | в | в1 | в2 | D | D1 | d | d1 | H | H1 | L | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦ 10-28 №2 | 120 | 220 | 140 | 60 | 80 | 110 | 55 | 324 | 70 | 100 | 50 | 126 | 160 | 7 | 8 | 320 | 148 | 210 | 8 |
| ВЦ 10-28 №2,5 | 150 | 280 | 147 | 65 | 100 | 132 | 80 | 395 | 76 | 109 | 60 | 185 | 156 | 7 | 8 | 425 | 174 | 360 | 8 |
| ВЦ 10-28 №2,8 | 170 | 310 | 161 | 75 | 114 | 149 | 80 | 446 | 96 | 131 | 80 | 210 | 184 | 8 | 8 | 470 | 197 | 400 | 8 |
| ВЦ 10-28 №3,15 | 190 | 360 | 197 | 85 | 128 | 163 | 80 | 495 | 96 | 131 | 80 | 240 | 196 | 8 | 8 | 502 | 217 | 490 | 8 |
Габаритные и присоединительные размеры вентиляторов ВЦ 10-28 №2-3,15
Габаритные и присоединительные размеры вентиляторов марок ВЦ 10-28 №4,0-5,0
| № вентилятора | А | А1 | А2 | A3 | а | а1 | а2 | В | в | в1 | в2 | D | D1 | d1 | H | H1 | L | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦ 10-28 №4,0 | 244 | 310 | 430 | 129 | 160 | 208 | 104 | 620 | 120 | 170 | 85 | 290 | 250 | 10 | 648 | 268 | 670 | 8 |
| ВЦ 10-28 №5,0 | 305 | 380 | 500 | 145 | 200 | 250 | 160 | 768 | 150 | 200 | 100 | 350 | 306 | 10 | 810 | 268 | 860 | 10 |

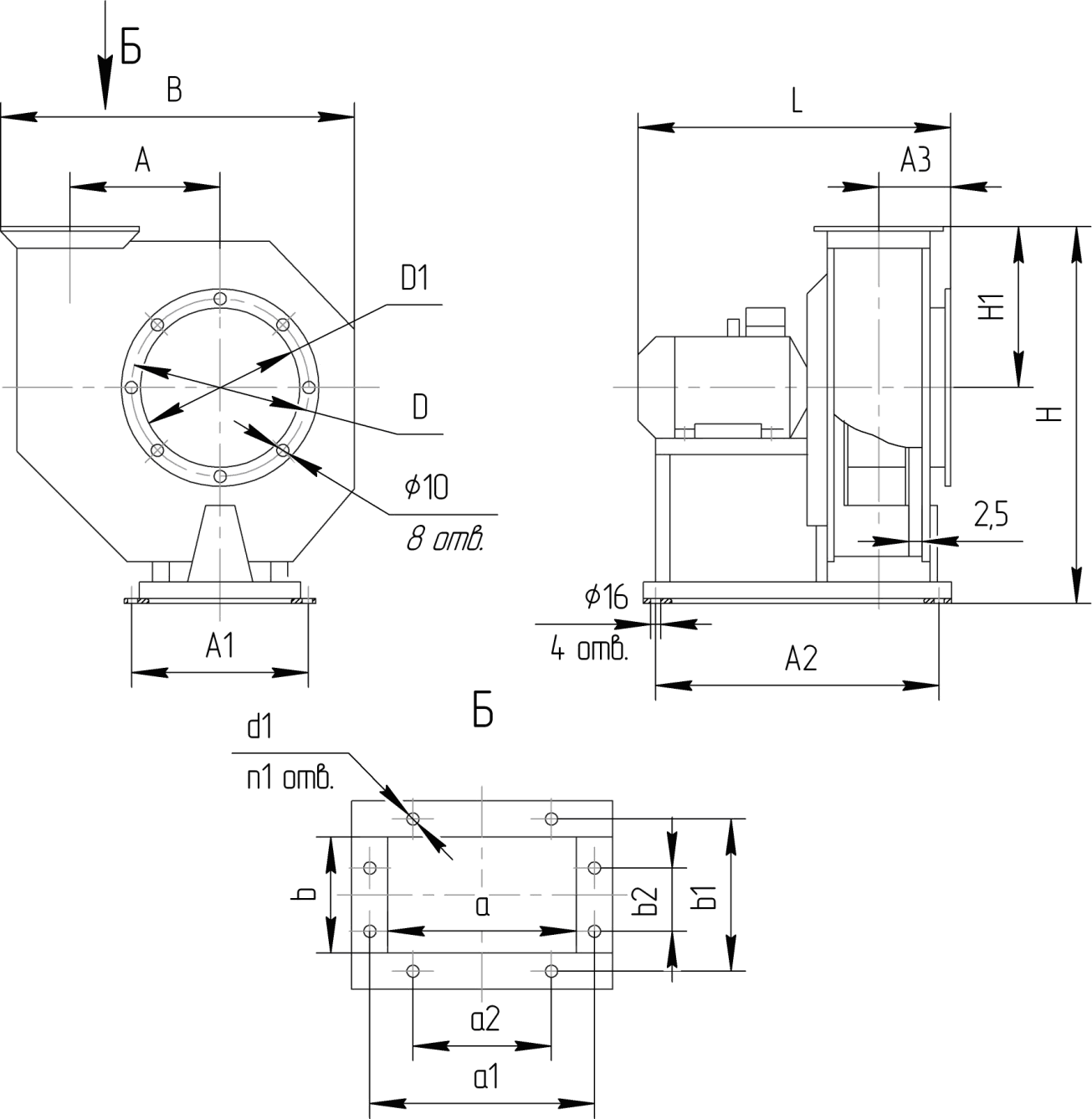

Габаритные и присоединительные размеры вентиляторов ВЦ 10-28 №4,0-5,0
Аэродинамические характеристики вентиляторов ВЦ 10-28 № 2,5
Аэродинамические характеристики вентиляторов ВЦ 10-28 № 2,8
Аэродинамические характеристики вентиляторов ВЦ 10-28 № 3,15
Аэродинамические характеристики вентиляторов ВЦ 10-28 № 4
Аэродинамические характеристики вентиляторов ВЦ 10-28 № 5
